GM ACDelco

<< Click to Display Table of Contents >>

Navigation:  J2534 Адаптер > ECU >

GM ACDelco



clip30342

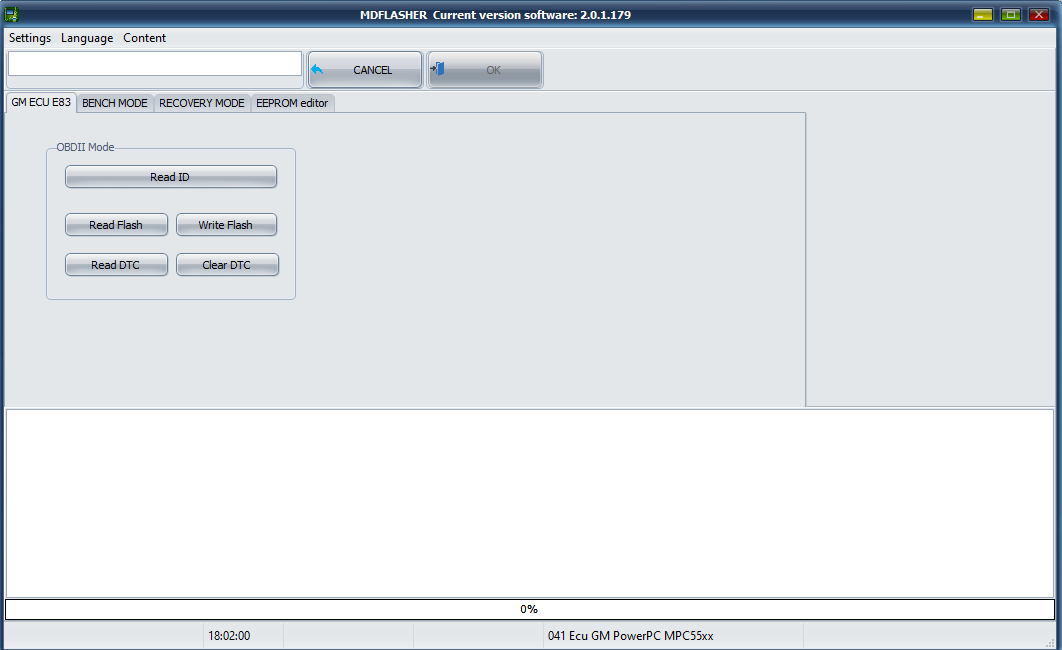

Вкладка  OBDII Mode предназначена для работы с ЭБУ на автомобиле.

Она позволяет считывать полный образ прошивки а, записывать только область калибровок.

Данная вкладка предназначена для чип тюнинга автомобиля.





clip30343

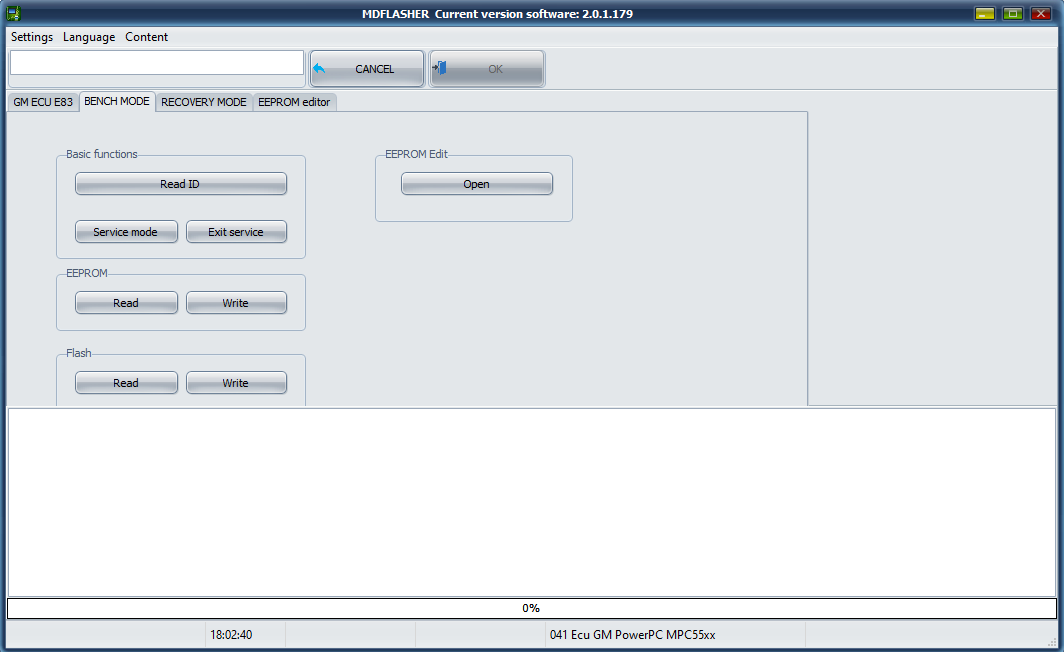

Вкладка BENCH MODE предназначена для работы с ЭБУ на столе.

Вкладка производит чтение и запись полного образа FLASH и EEPROM.

Данная вкладка предназначена для клонирования ЭБУ.





clip30344

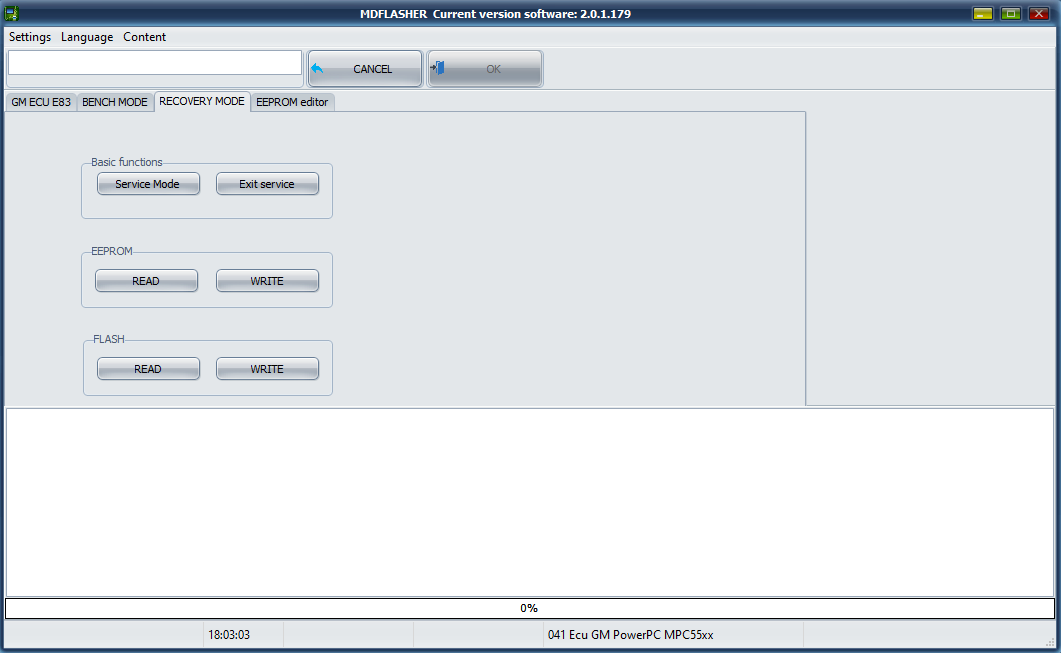

Вкладка RECOVERY MODE предназначена для восстановления ЭБУ которая не выходит на связь в обычном режиме.

Для некоторых ЭБУ необходимо наличие пароля.

При переходе в Service mode , пароль считывается автоматически и сохраняется в папку Backup.

Для работы в данном режиме необходима доработка ЭБУ.





Cхема подключения на столе:

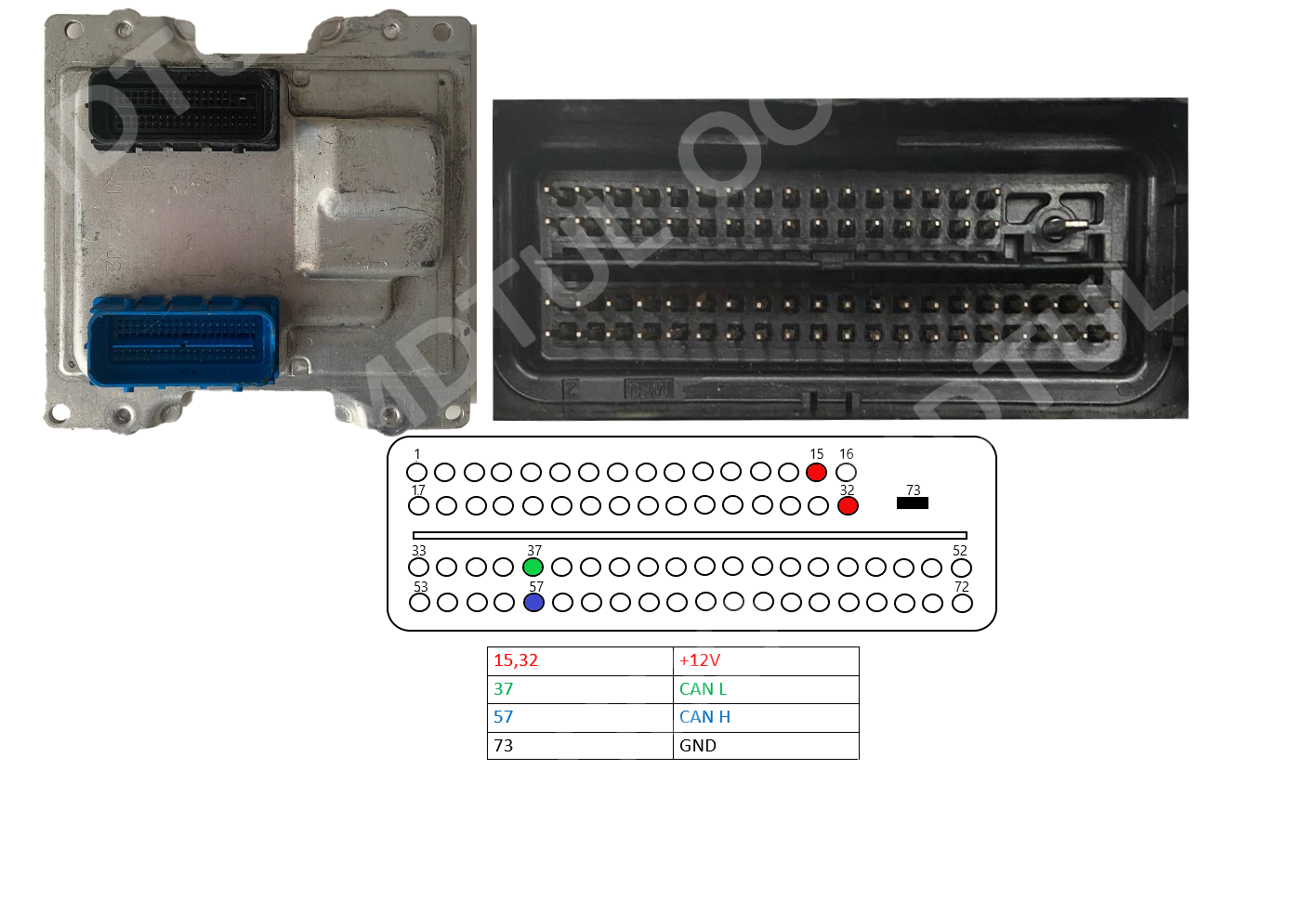

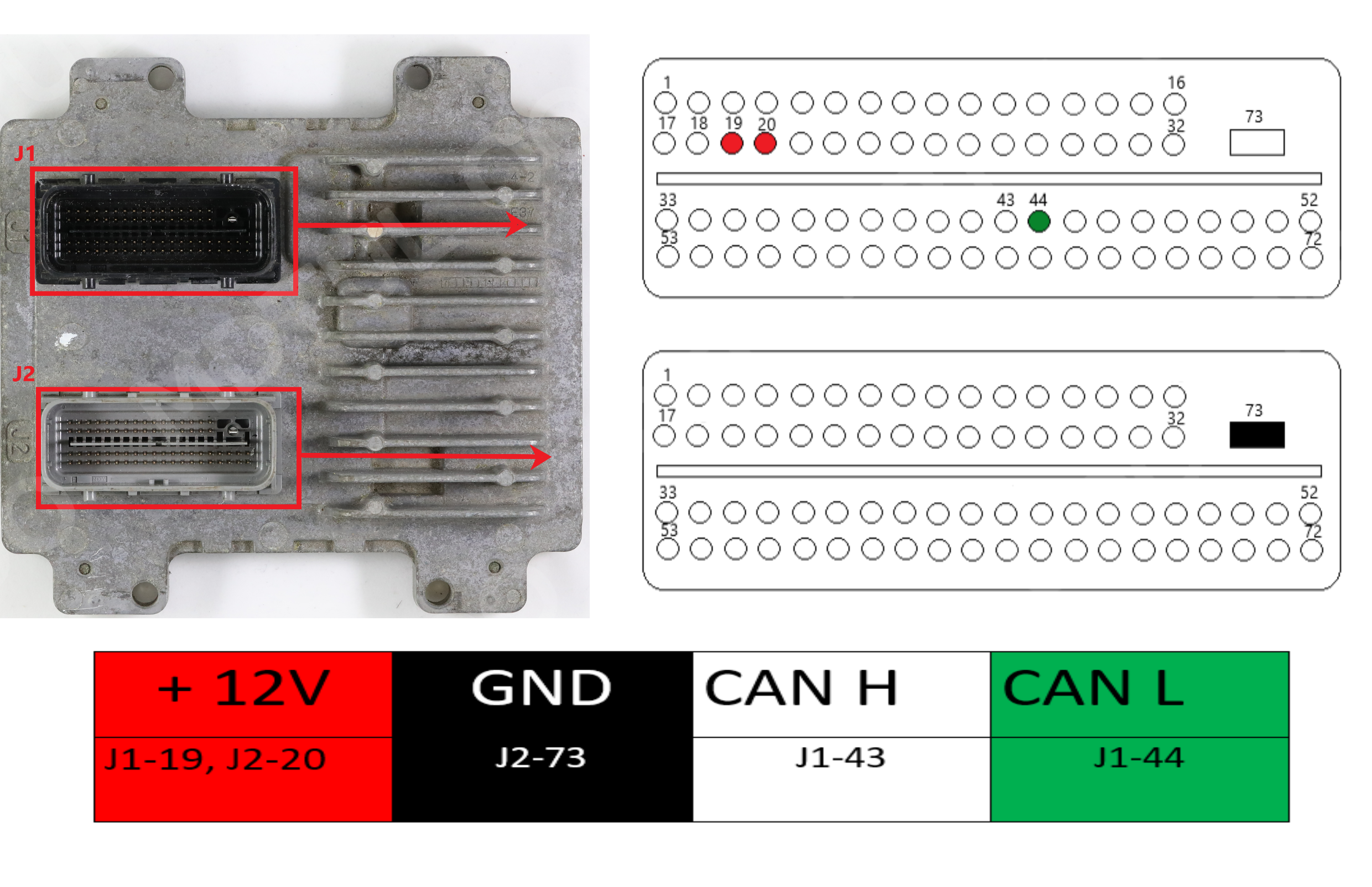

ACDelco E37 WIRING DIAGRAMS





E37png

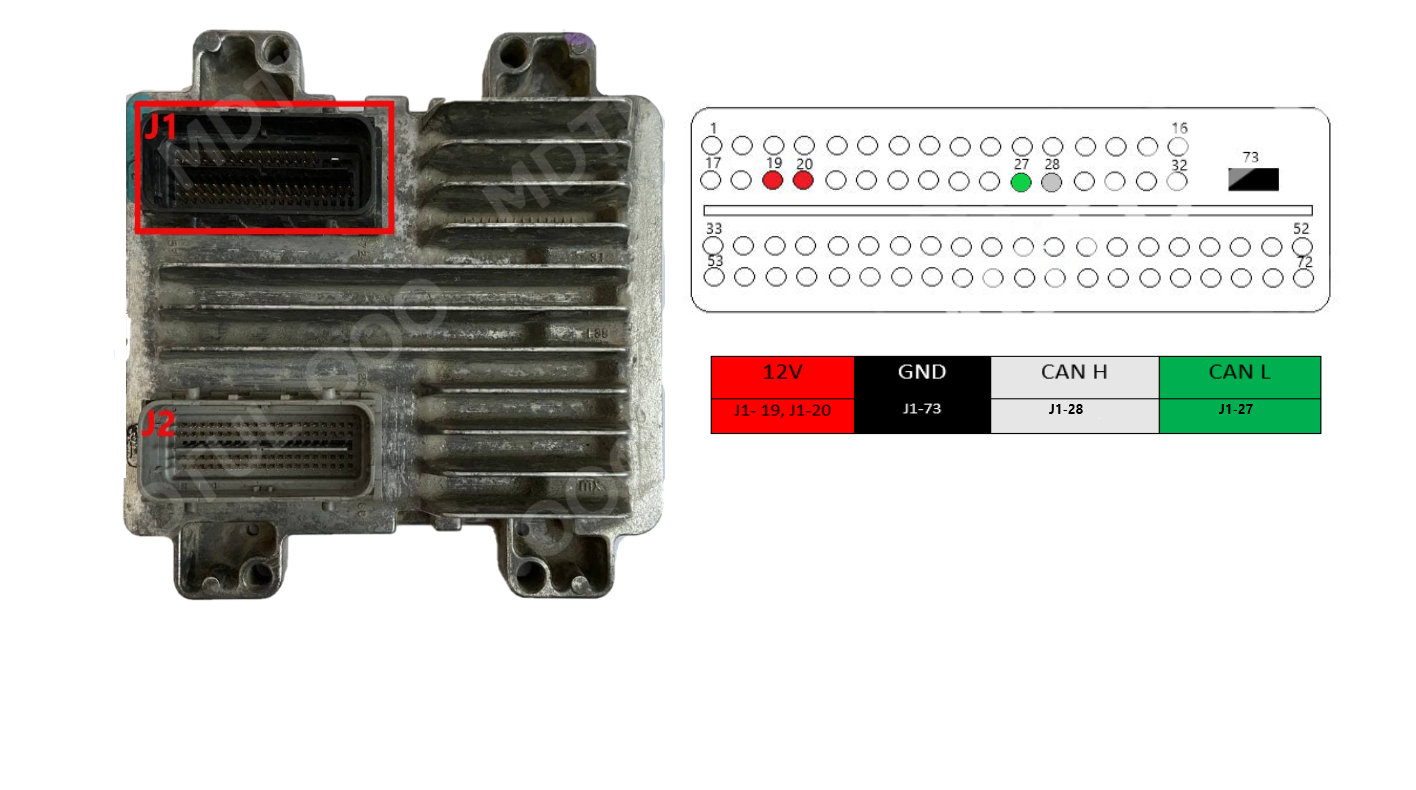

ACDelco E38 WIRING DIAGRAMS

J1E388

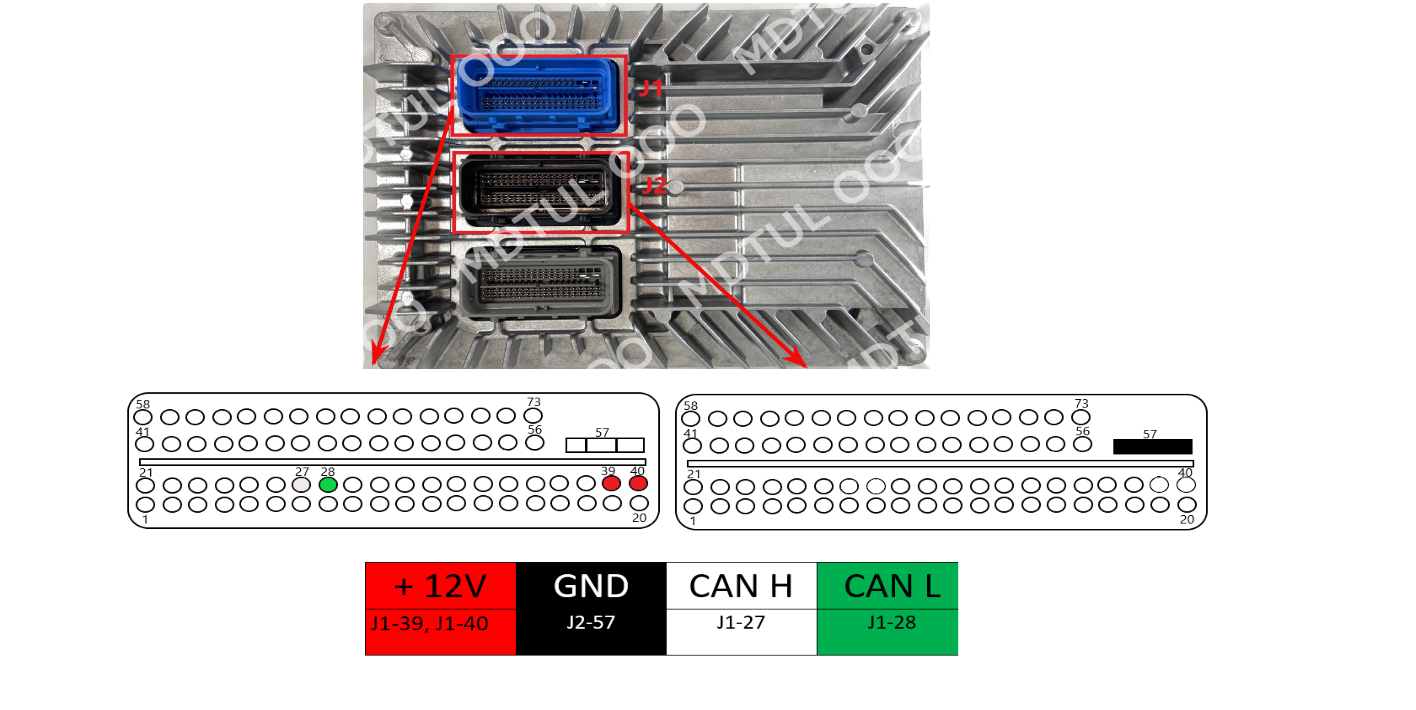

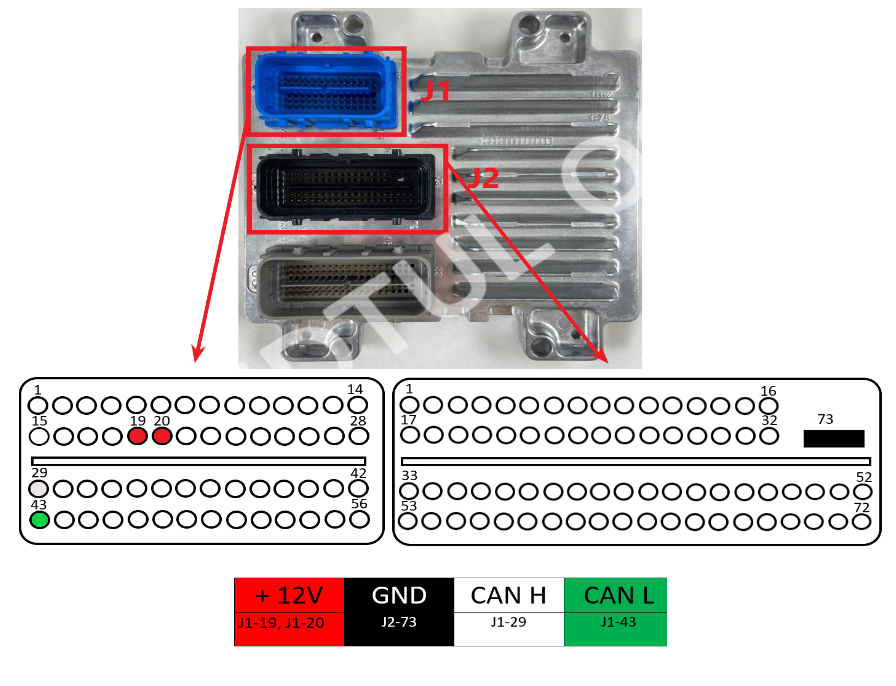

 ACDelco E39/E39A WIRING DIAGRAMS



JE39

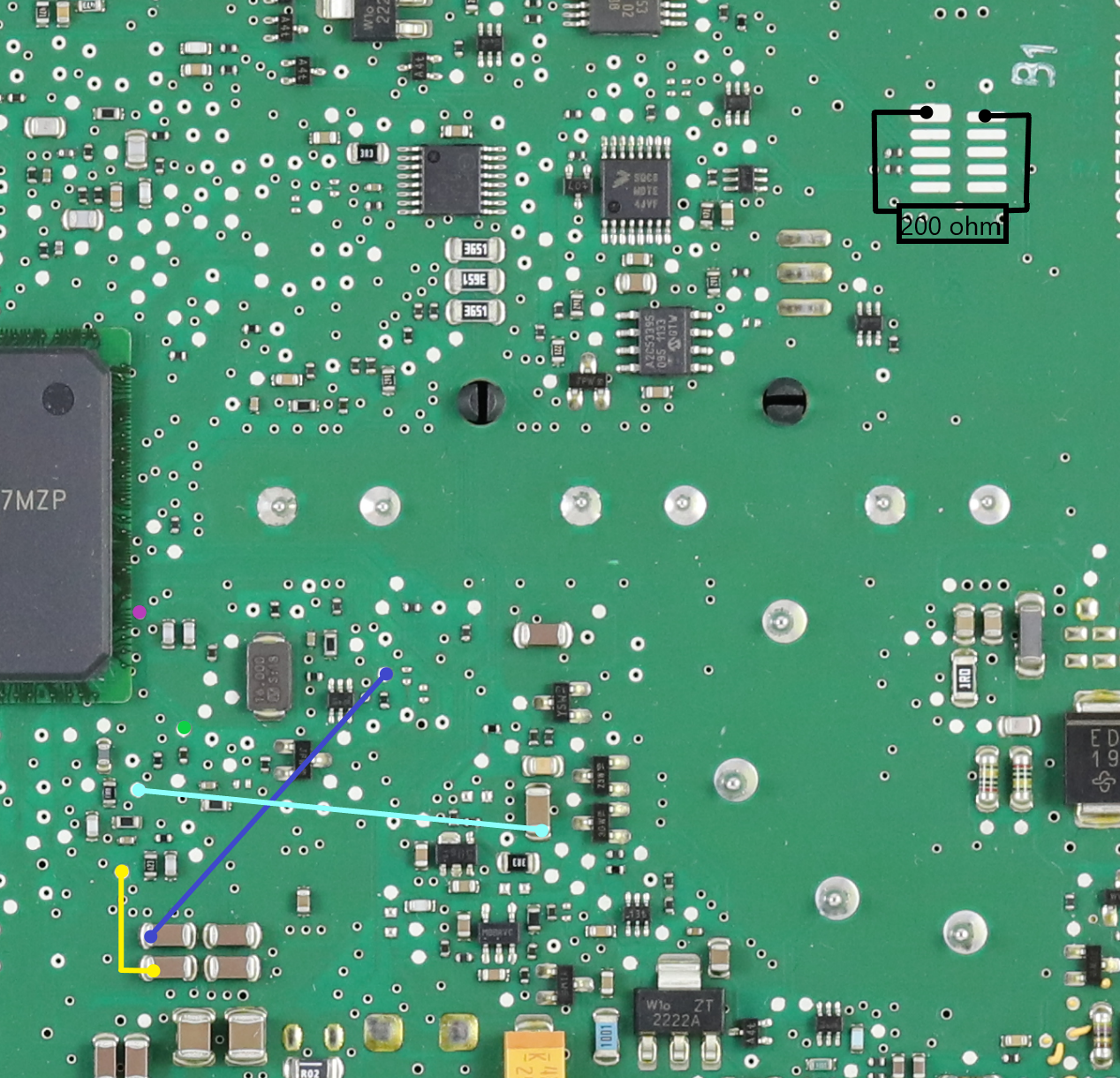

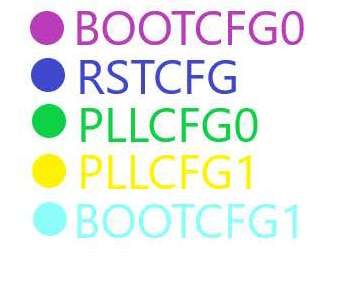

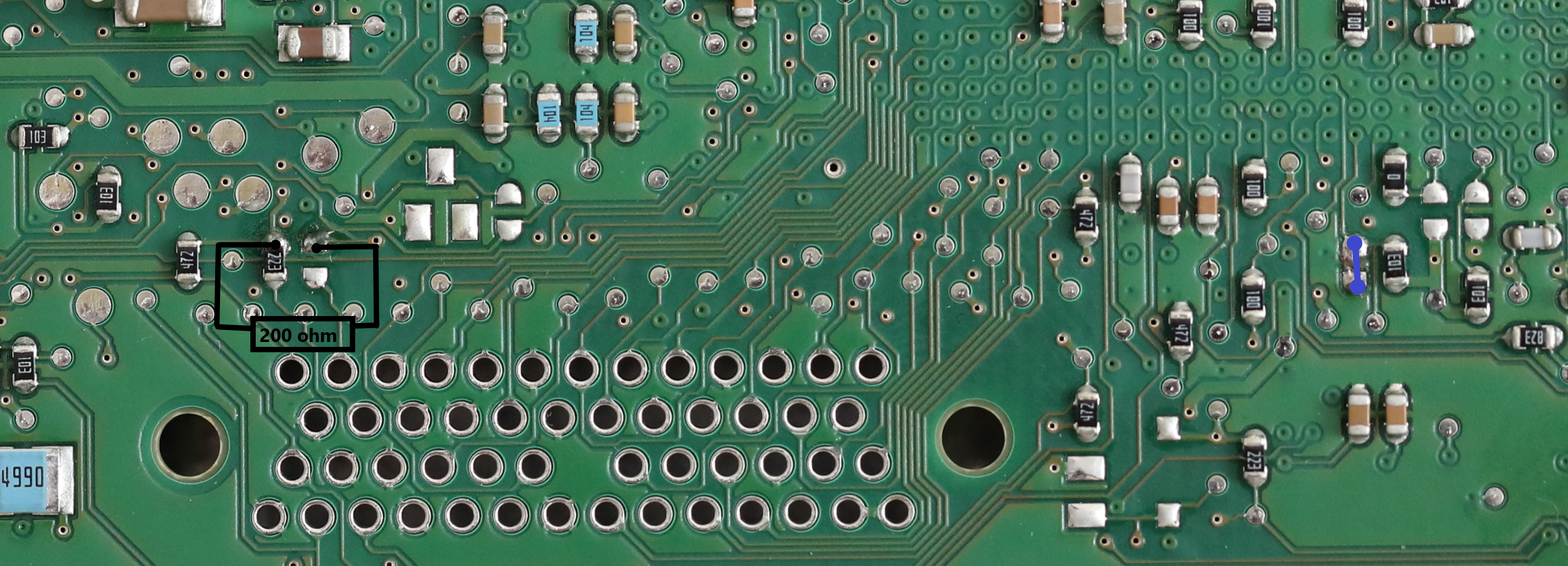

ACDelco E39 BOOTPIN RECOVERY

6







clip3022

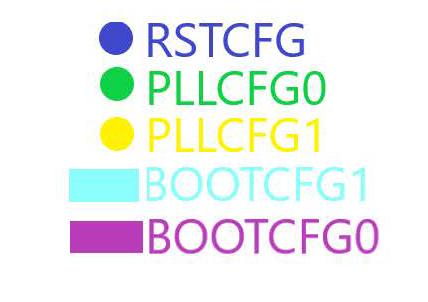

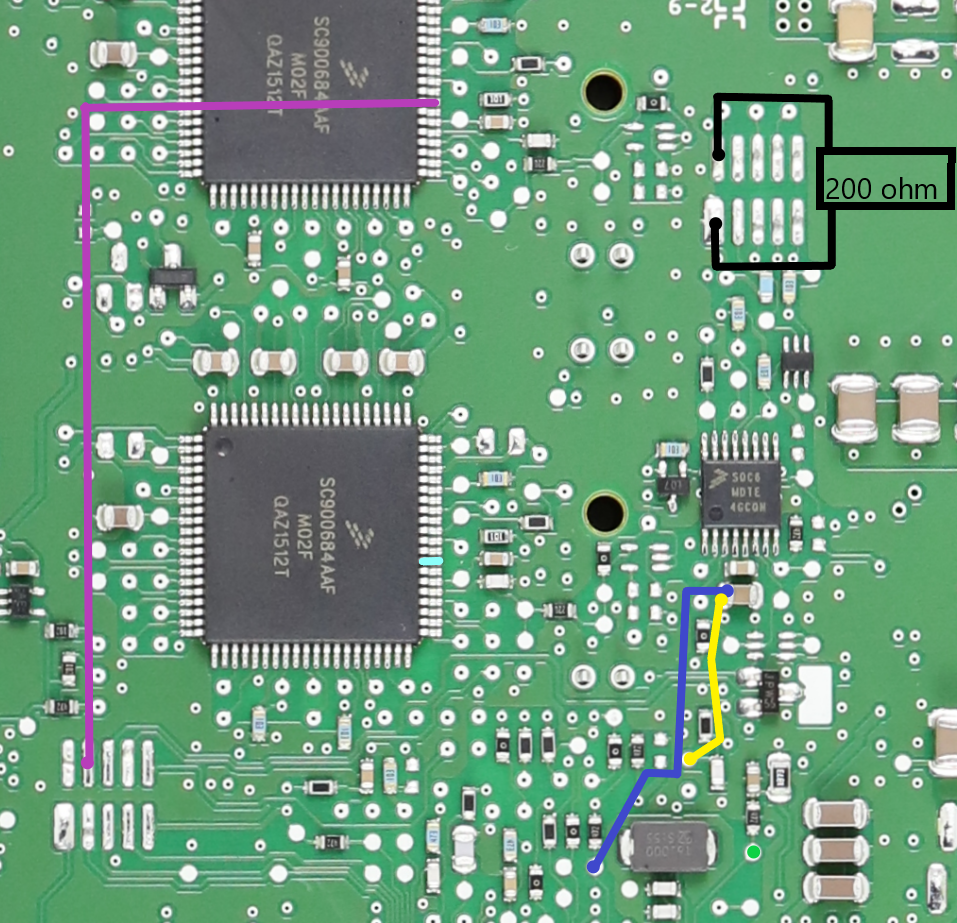

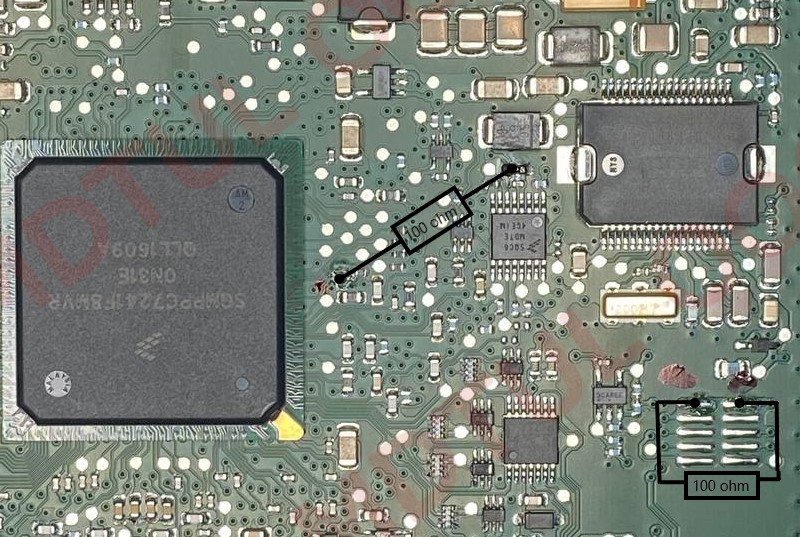

ACDelco E39A BOOTPIN RECOVERY

9





clip30341













ACDelco E78 WIRING DIAGRAMS

E788









ACDelco E78 BOOTPIN RECOVERY

78







clip3026

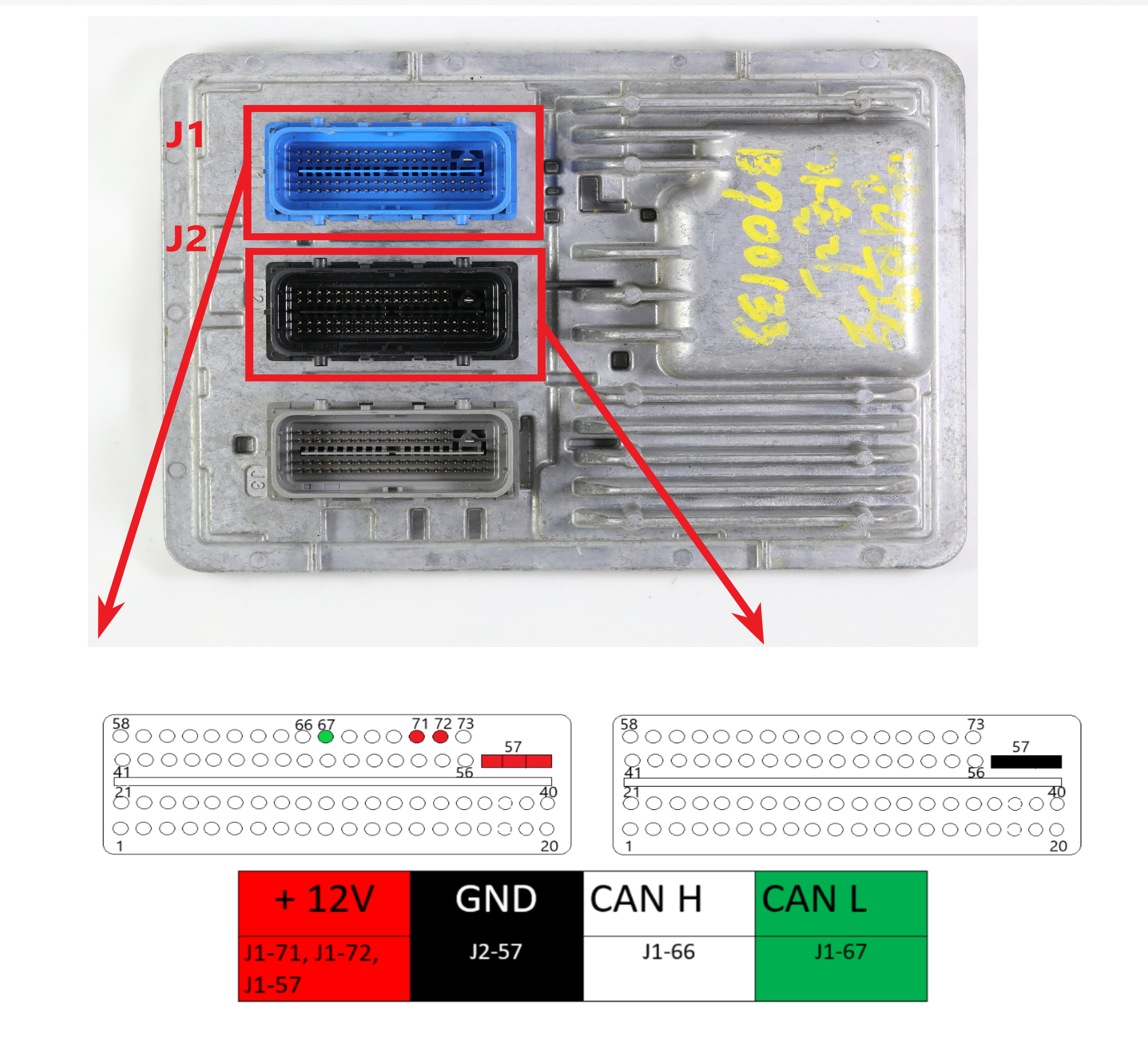

ACDelco E80 WIRING DIAGRAMS

E80

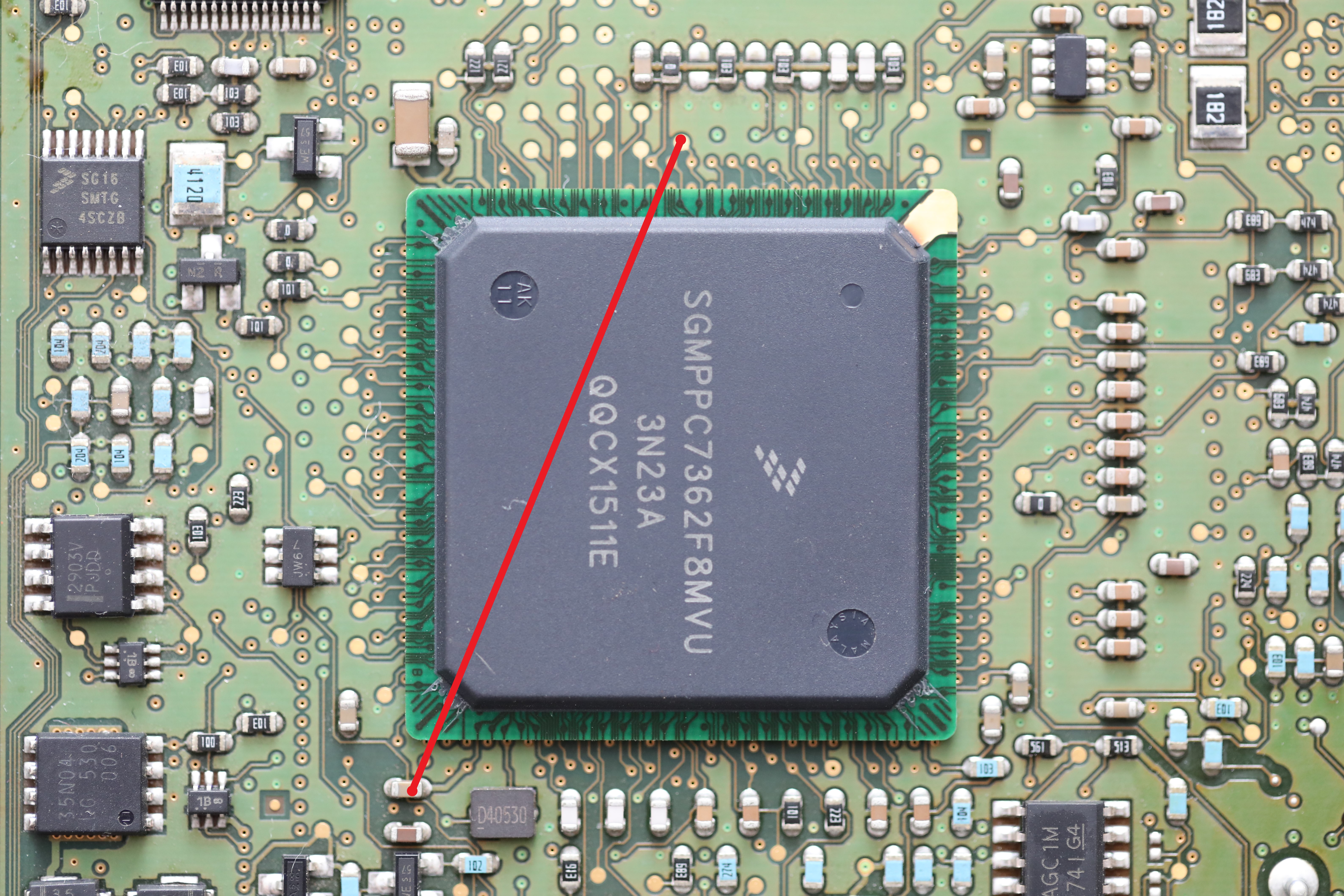

ACDelco E80 BOOTPIN RECOVERY

80













ACDelco E83 WIRING DIAGRAMS

E83













ACDelco E83 BOOTPIN RECOVERY

83









clip3025











ACDelco E84 WIRING DIAGRAMS



E84. .— копия

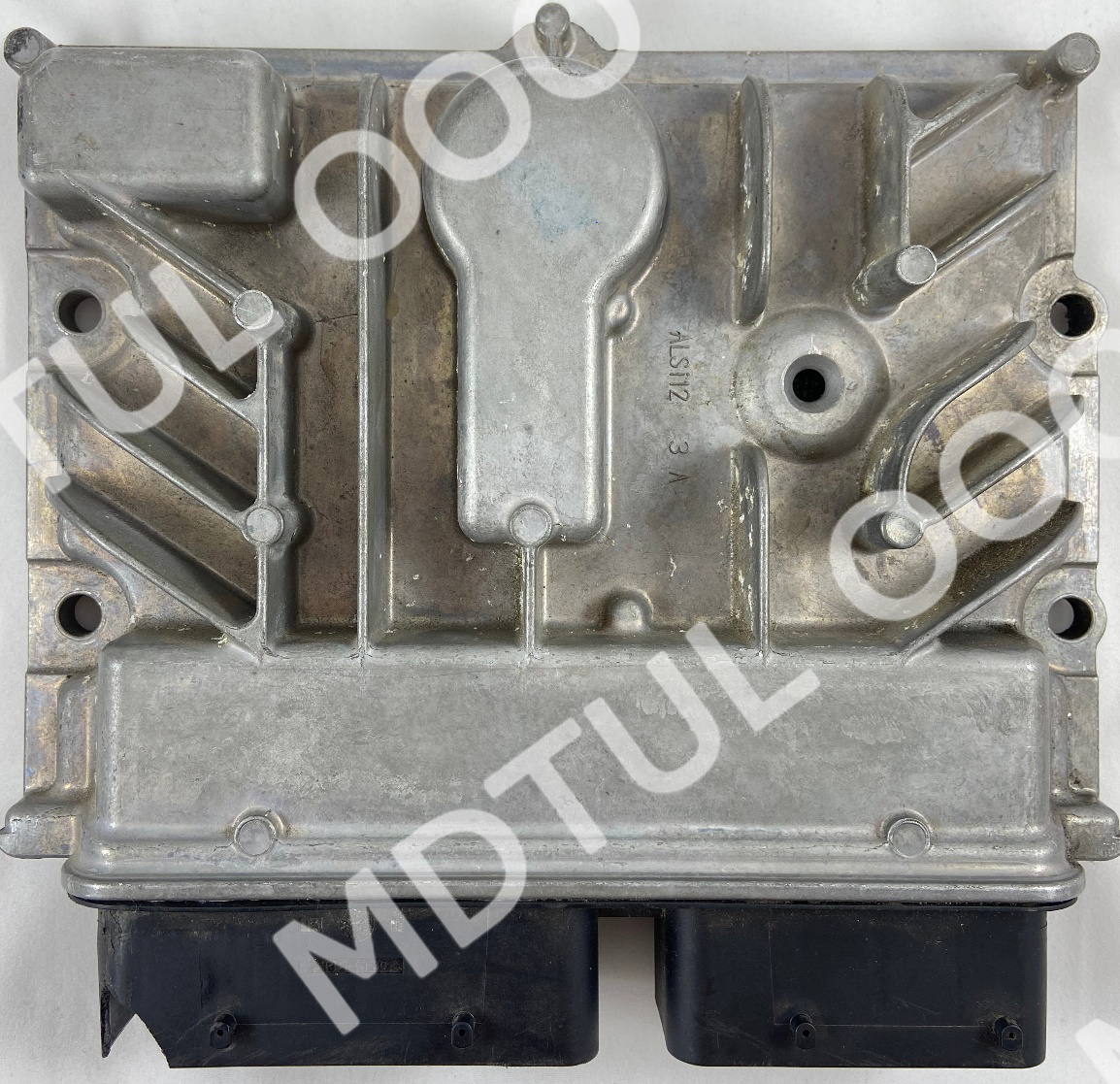

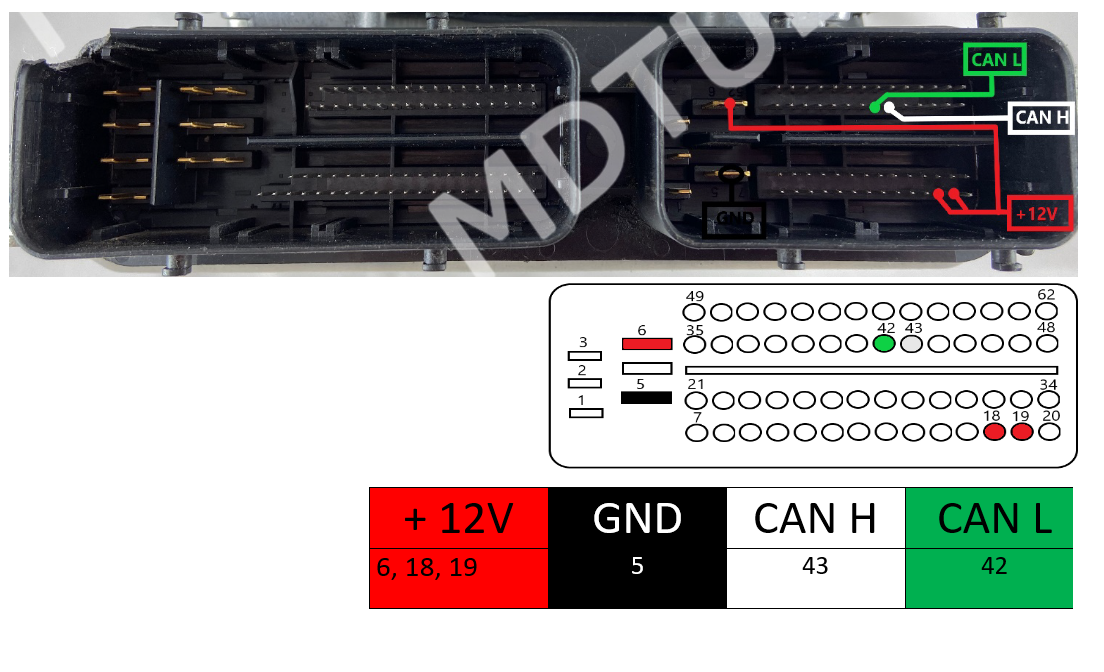

ACDelco E87 WIRING DIAGRAMS

clip0254



E877

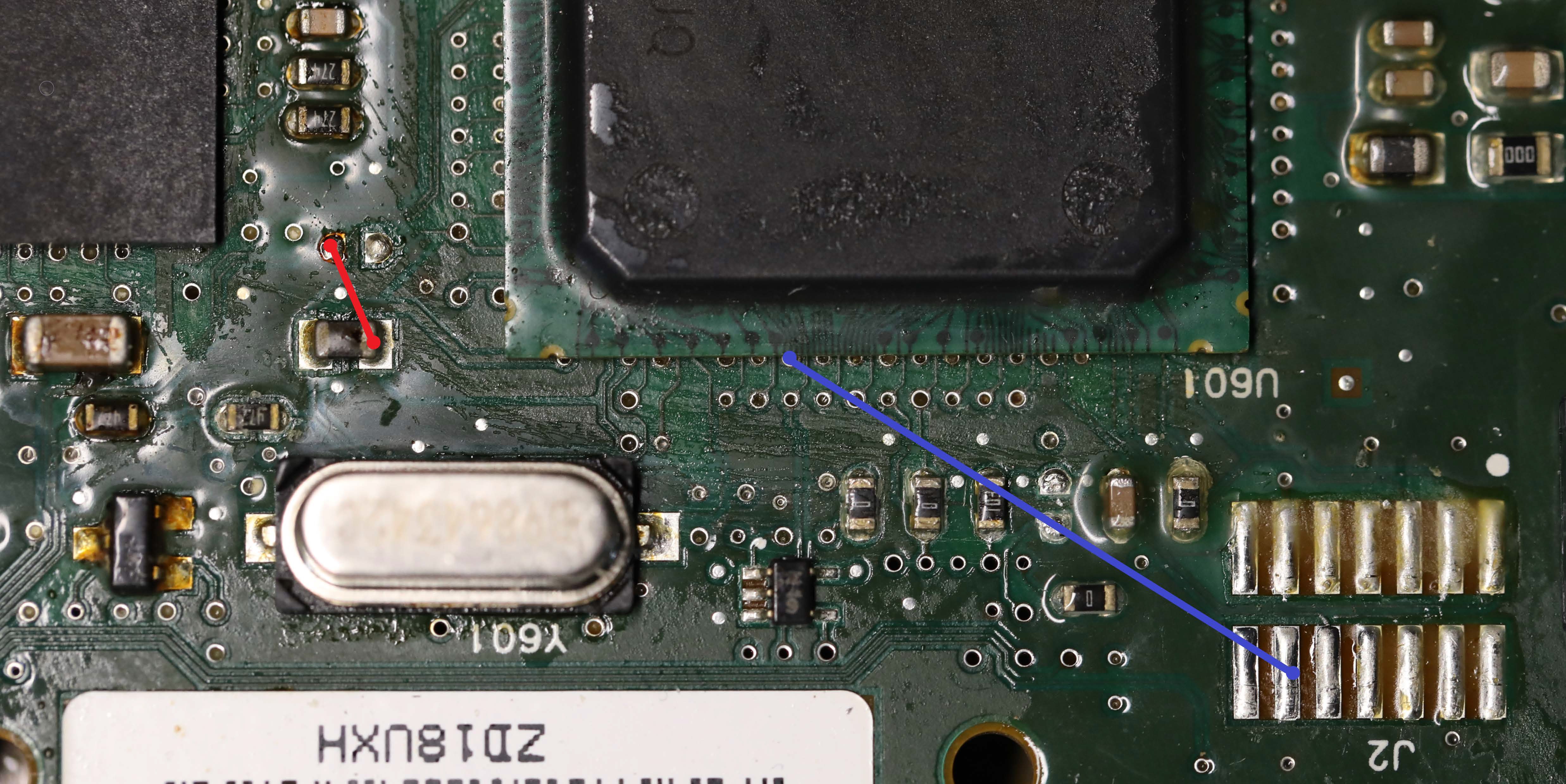

ACDelco E87 BOOTPIN RECOVERY

clip3028









clip3028

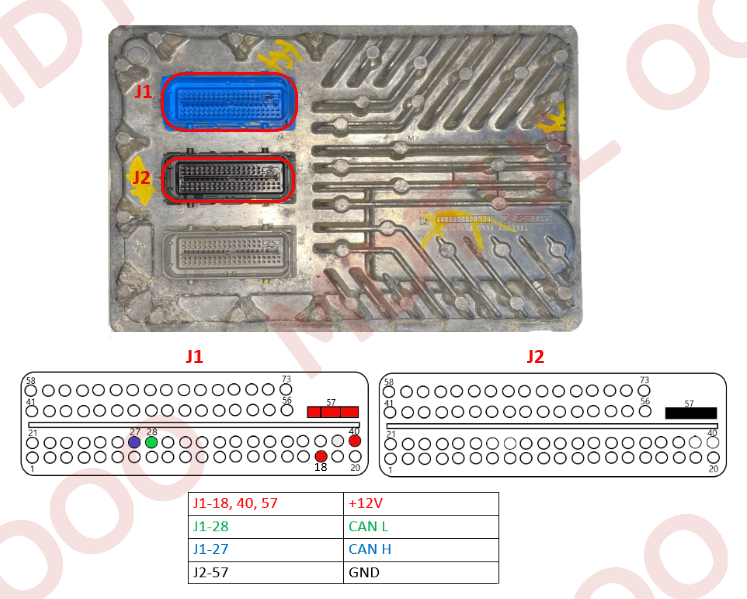

ACDelco E92 WIRING DIAGRAMS





E922

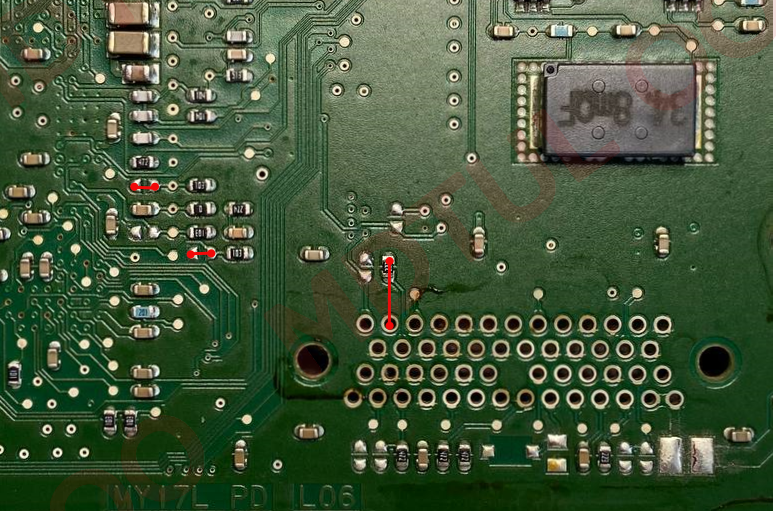

ACDelco E92 BOOTPIN RECOVERY



E921

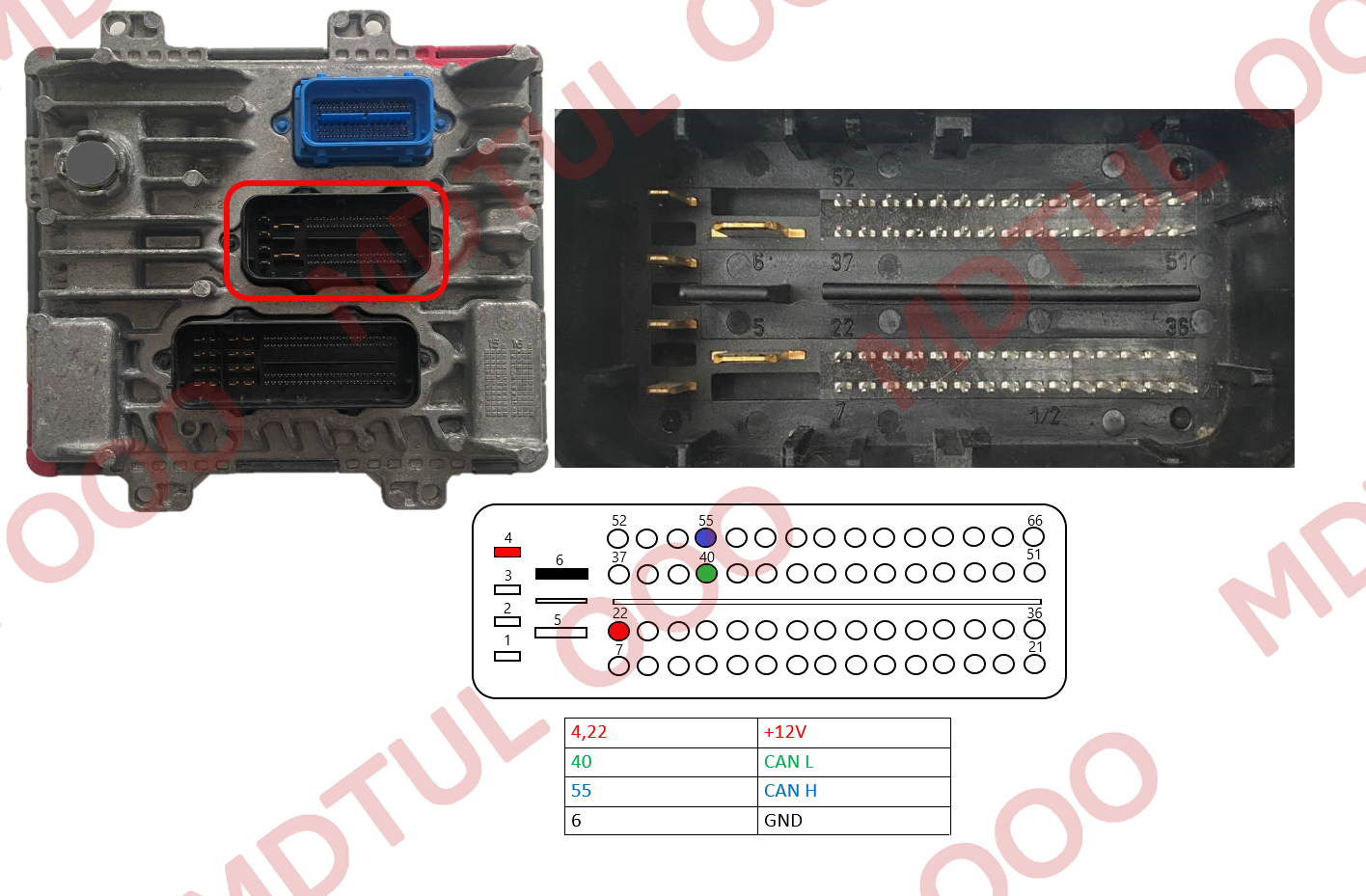

ACDelco E98 WIRING DIAGRAMS





E98









ACDelco E98 BOOTPIN RECOVERY



E98 P
