EMS3132/EMS3134 SIRIUS34







Данный модуль позволяет работать с ЭБУ на базе процессора C167, устанавливаемые на автомобили Renault.

При работе с ЭБУ необходимо учитывать какая система иммобилайзера установлена на данном авто, работающая по CAN шине или K Line.

Модуль содержит следующие вкладки:

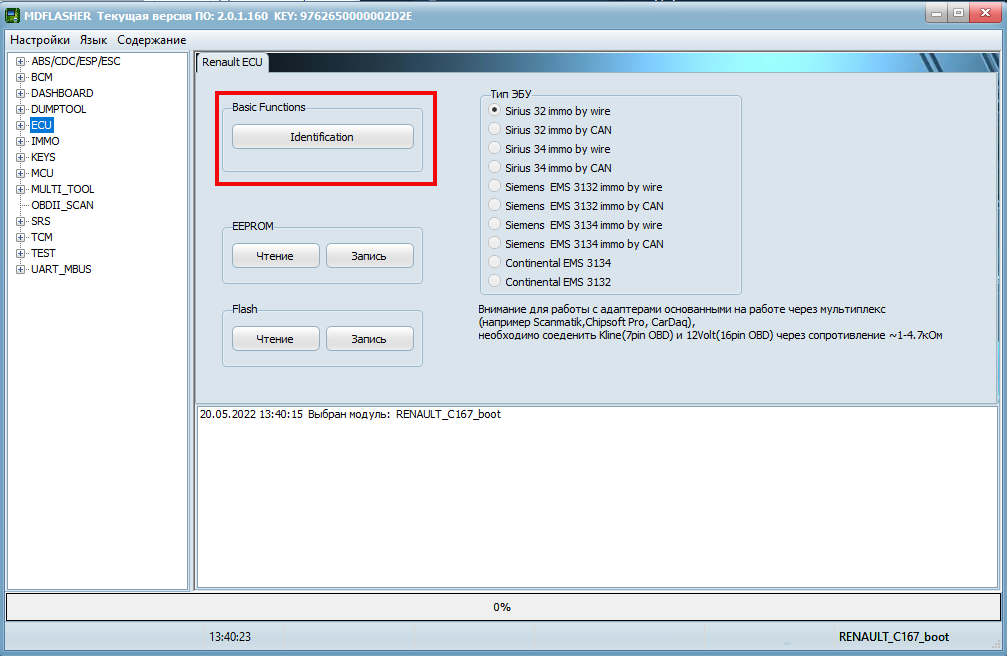

Базовые функции.

Позволяют читать ID блока.





1022









Функции чтения и записи полного образа FLASH и отдельно эмулированного во FLASH EEPROM.

При работе со вкладкой FLASH следует учитывать что будет перезаписан полный образ всего FLASH.



2022

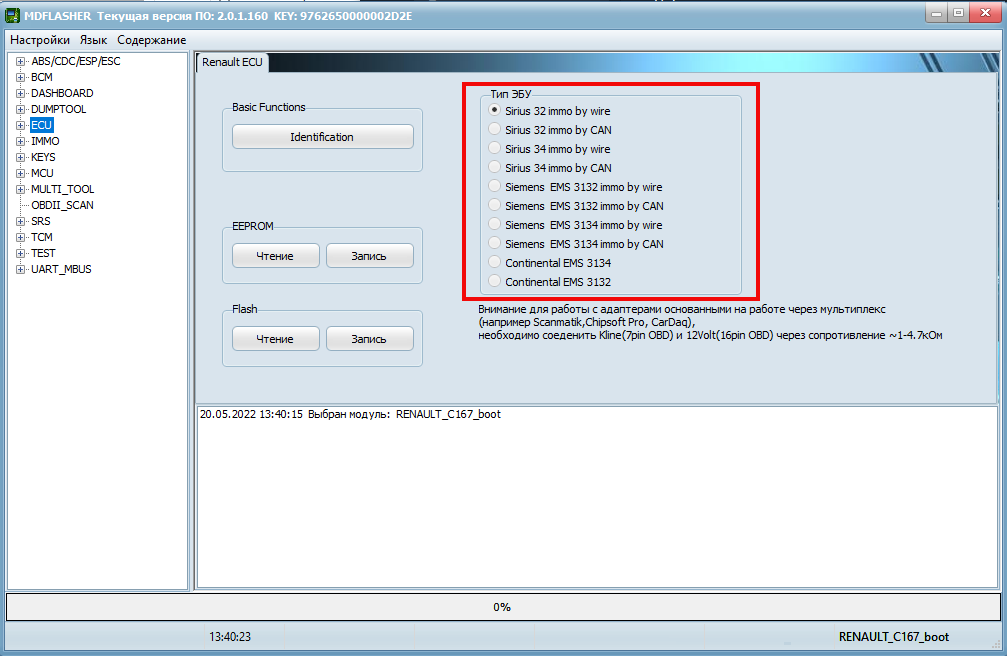

Вкладка Тип Эбу необходима для выбора типа ЭБУ с которым необходимо работать.

В случае если блок не будет выходить на связь необходимо сделать подтяжку к +12 Вольт через резистор номиналом 1 -4,7 кОм.



3022









Схема подключения.



ems31334



Внимание!  Для работы в режиме K Line с адаптерами(например Scanmatik,Chipsoft Pro, CarDaq), которые работают через мультиплекс,

необходимо соединить Kline(7pin OBD) и 12Volt(16pin OBD) через сопротивление ~1кОм.
