KIA/Huyndai ECU Simk 43 IMMO OFF

<< Click to Display Table of Contents >>

Navigation:  Работа с ЭБУ  > IMMO >

KIA/Huyndai ECU Simk 43 IMMO OFF

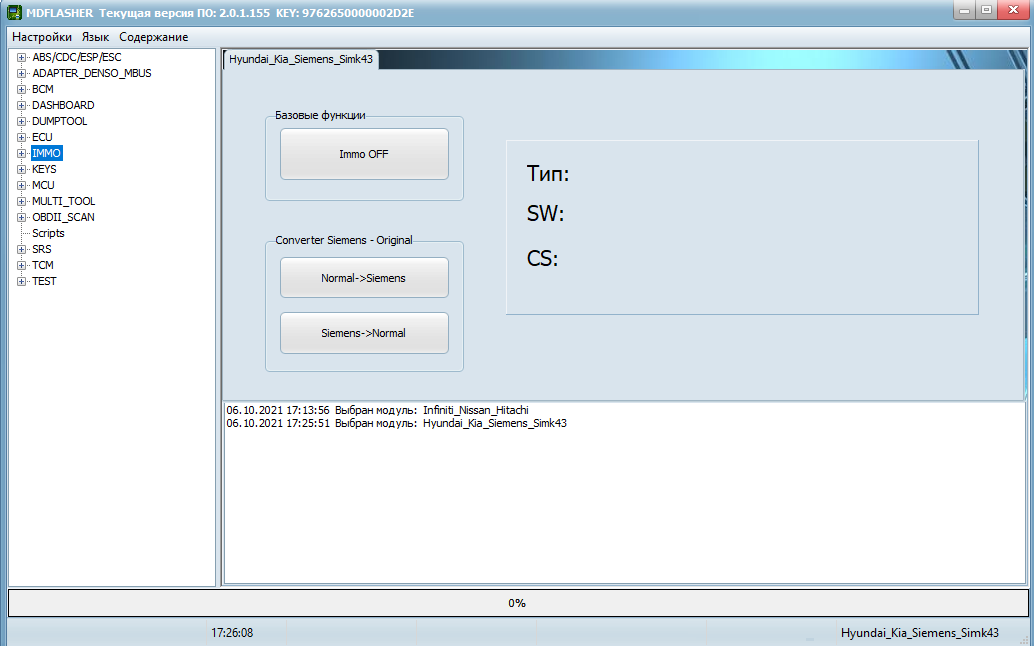

Данный модуль позволяет отключать иммобилайзер (на пример для проверки компонентов системы) в ЭБУ

двигателя производства SIEMENS VDO, устанавливаемого на автомобили производства Hyundai и Kia c 2001

года по 2010. Для работы с данным модулем необходим файл прошивки Full Flash, считанным в BSL режиме или

программатором.

• Дополнительные функции:

• конвертер Siemens -> Bin

• конвертер Bin -> Siemens

производит автоматический подсчет контрольных сумм

Список автомобилей где можно встретить данный ЭБУ:

• Hyundai Cupe (Tiburon) (GK)

• Hyundai Elantra (XD,HD)

• Hyundai Matrix (FC)

• Hyundai Santa_Fe (SM)

• Hyundai Sonata (EF)

• Hyundai Tucson (JM)

• Kia Ceed (ED)

• Kia Cerato (LD)

• Kia Magestik (MG)

• Kia Sportage (KM)





            clip0538                         clip0540





          Без имени 2   Без имени









    BOOT Pin2     Boot pin







GND 3





2

МАССА

3

НЕОТКЛЮЧАЕМОЕ НАПРЯЖЕНИЕ (К30)

6

CAN L

7

CAN H

22

ОТКЛЮЧАЕМОЕ НАПРЯЖЕНИЕ (15)

47

К-ЛИНИЯ (ПРОГРАММИРОВАНИЕ)

77

К-ЛИНИЯ (ДИАГНОСТИКА)



Внешний вид файла в формате Siemens и Bin

Программа работает с файлами Bin



                                Siemens                                                                                     Bin

    Siemens 2       Bin.jpg
