Delphi Diesel DCM 6.2 BSL Mode

<< Click to Display Table of Contents >>

Navigation:  J2534 Адаптер > ECU >

Delphi Diesel DCM 6.2 BSL Mode



Схема подключения к ЭБУ Delphi DCM6.2 и перевод его в BSL режим.



DCM 6.2

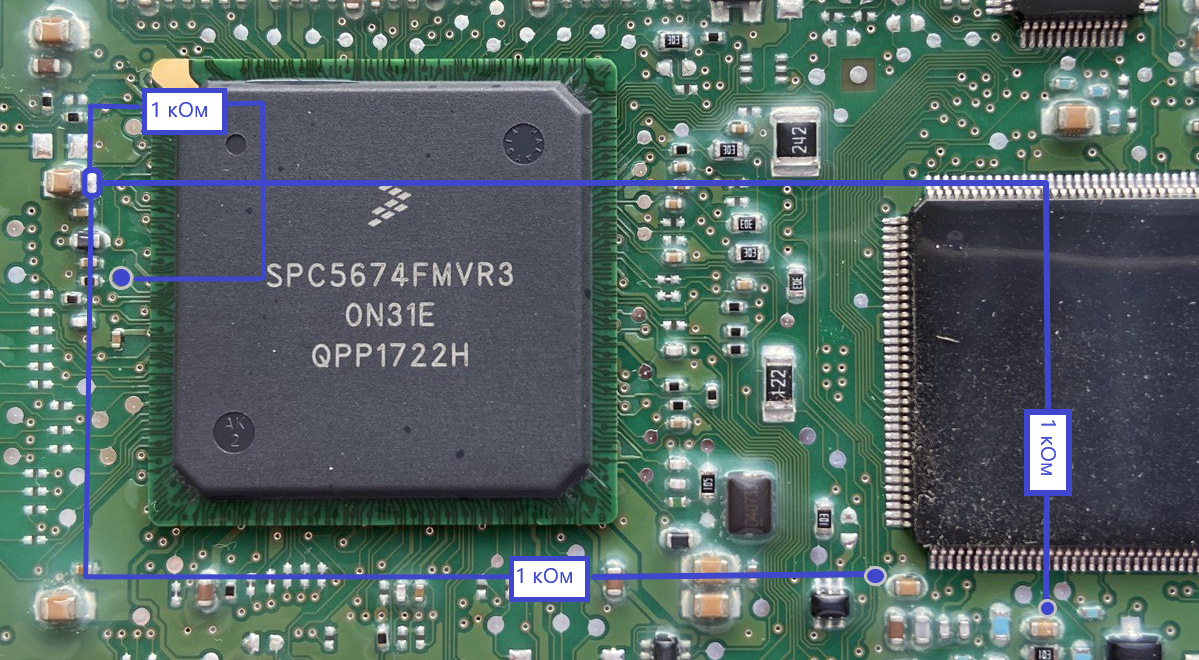

BSL Mode VAG Delphi DCM6.2V.



DCM 6.2 BSL

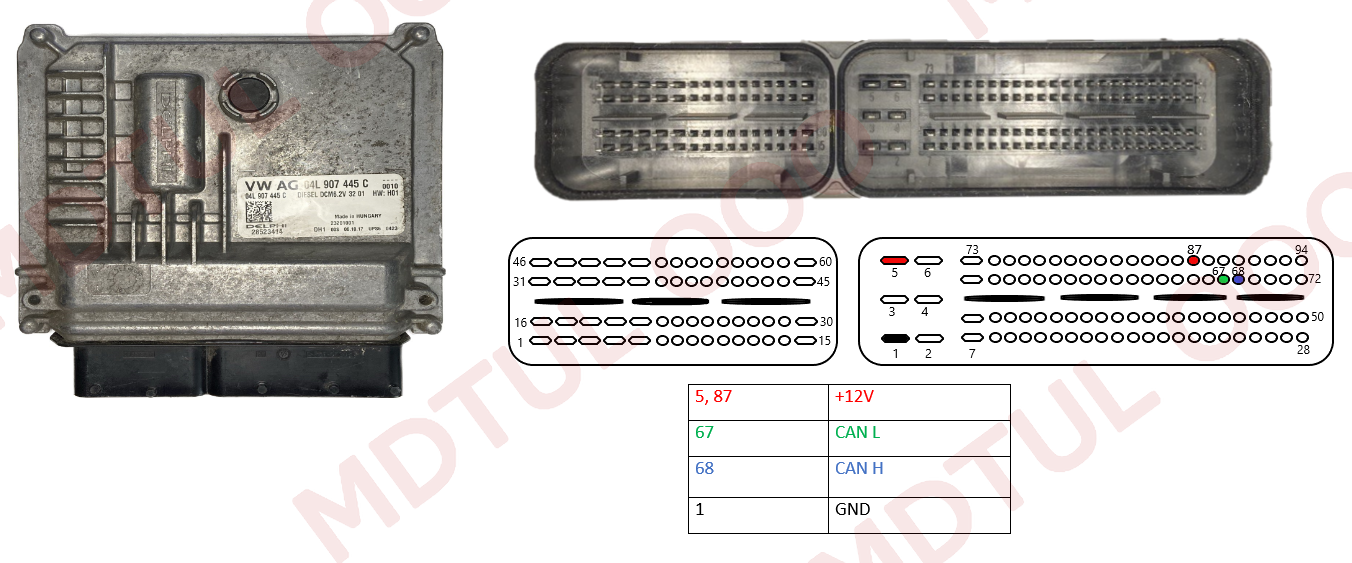

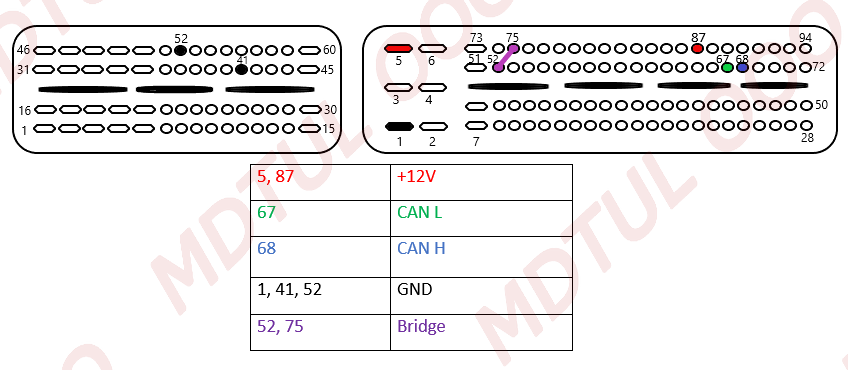

BSL режим  Delphi DCM6.2 (Все кроме VAG).



DCM 6.2 2png

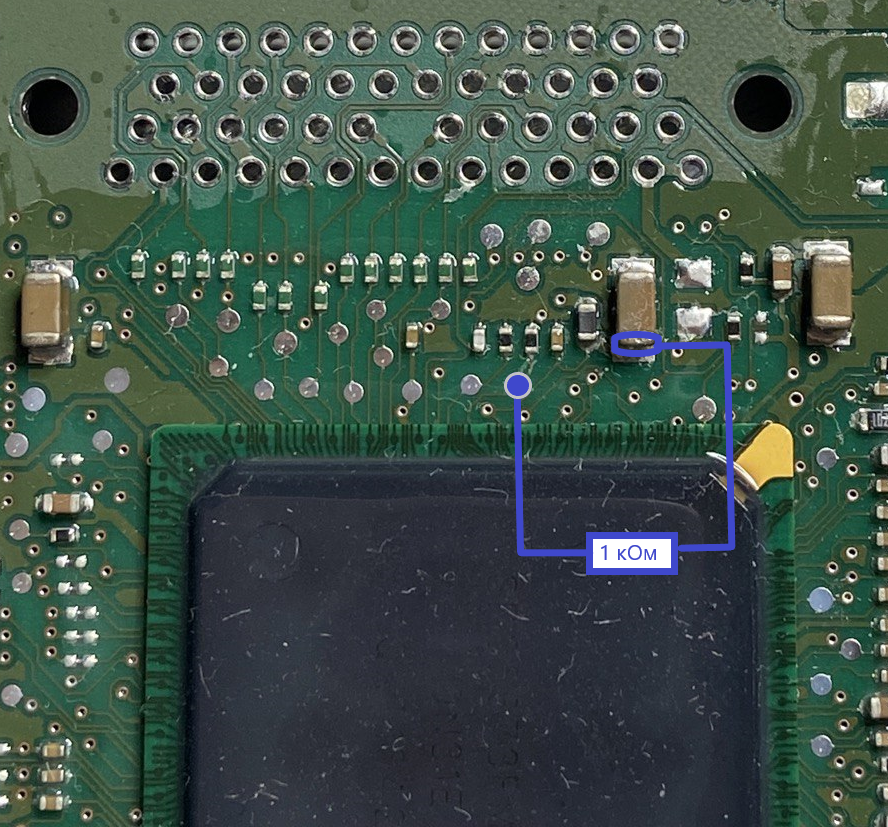

Схема подключения к ЭБУ Delphi DCM6.2V для чтения пароля на столе.







DCM 6.2 V
