Dacia _Renault_VAZ



Данный модуль позволяет работать с BCM фирмы Continental которые могут быть установлены на автомобили Dacia, Renault, VAZ.





При выполнении процедуры обучения ключа, при себе надо иметь ВСЕ ключи и прописывать их за раз, то есть все ключи прописываются одной процедурой программирования.



Основные функции:

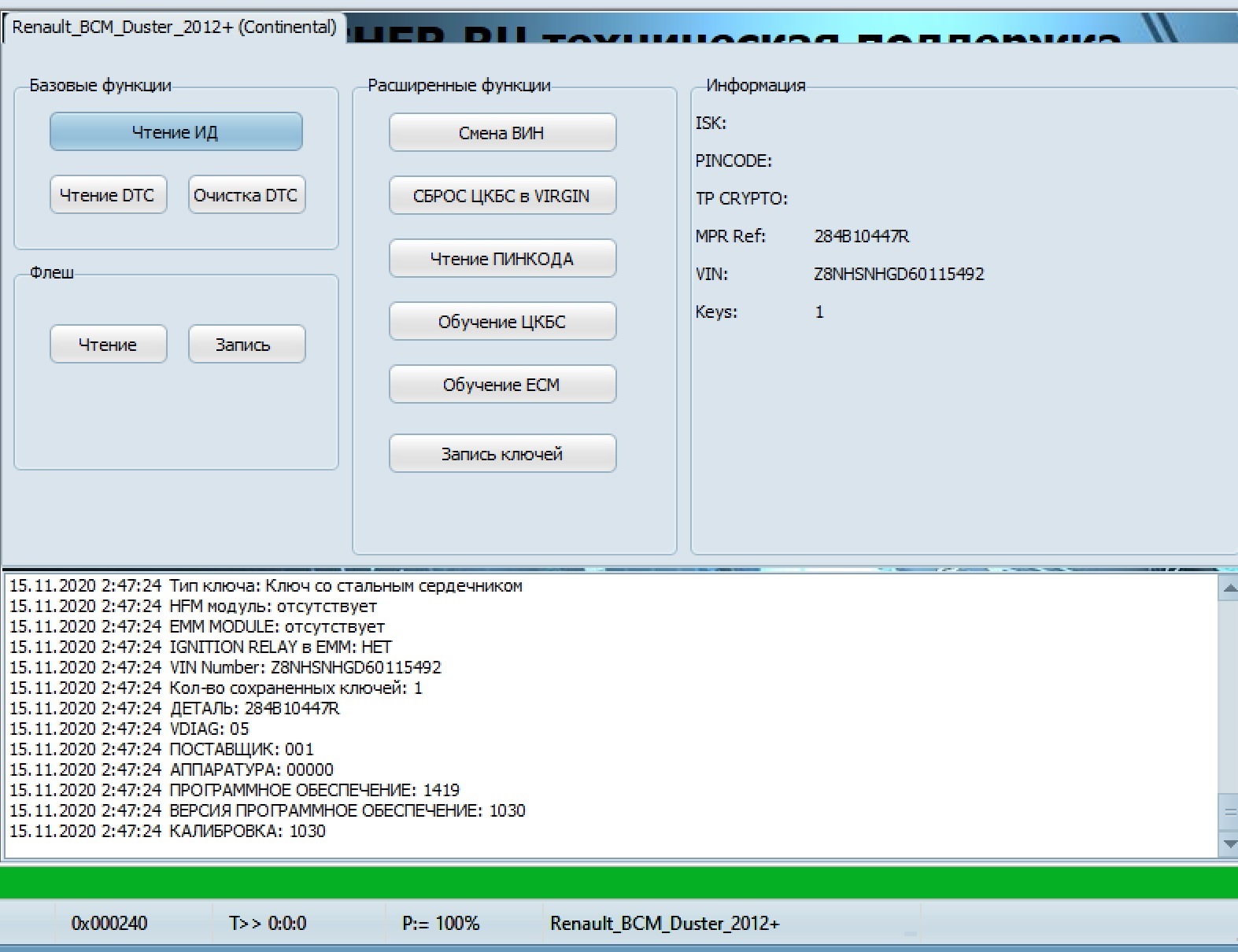

1.Чтение идентификационных данных, показывает основные необходимые для работы данные.



1

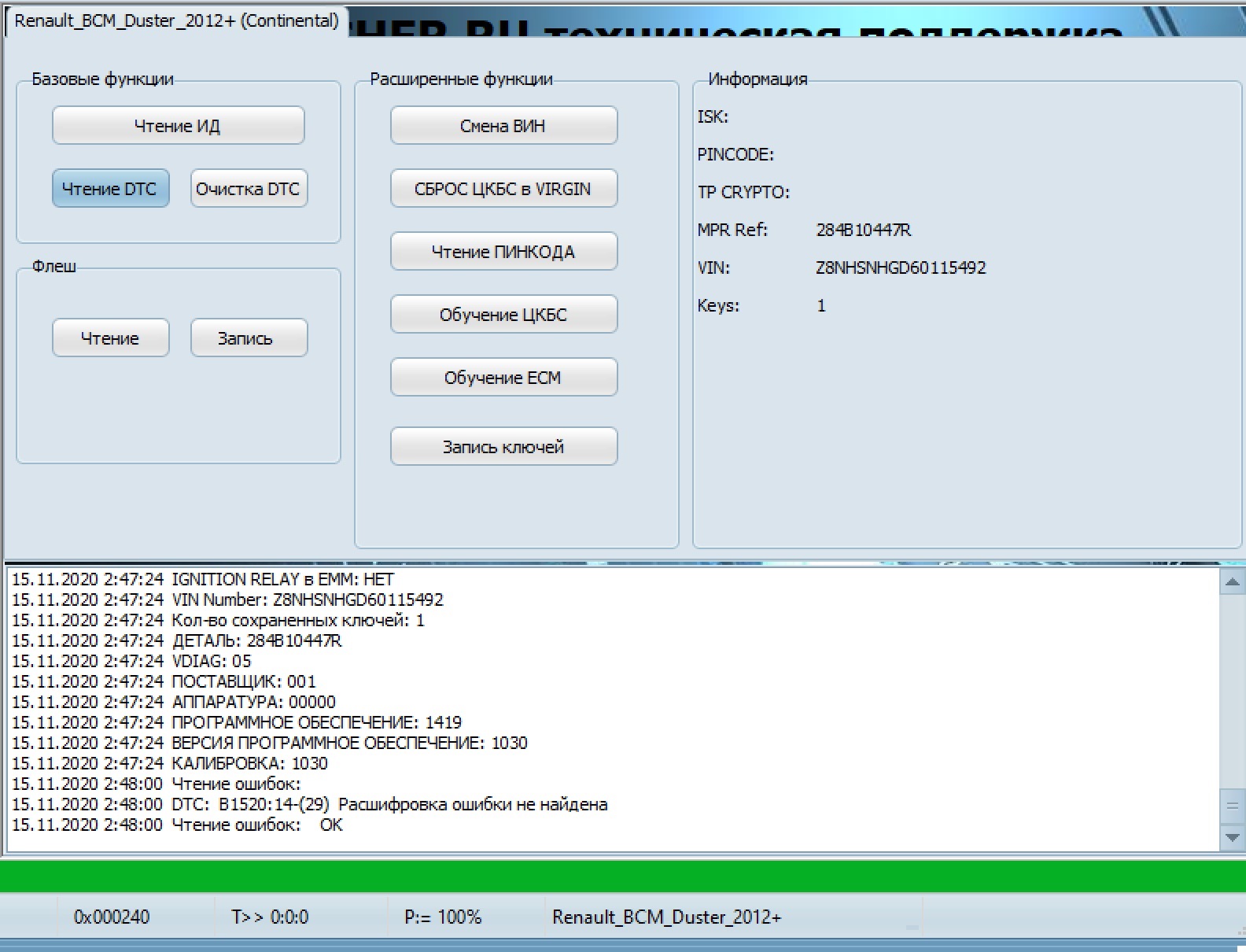

2. Чтение ошибок.

Позволяет прочитать ошибки в блоке BCM



2

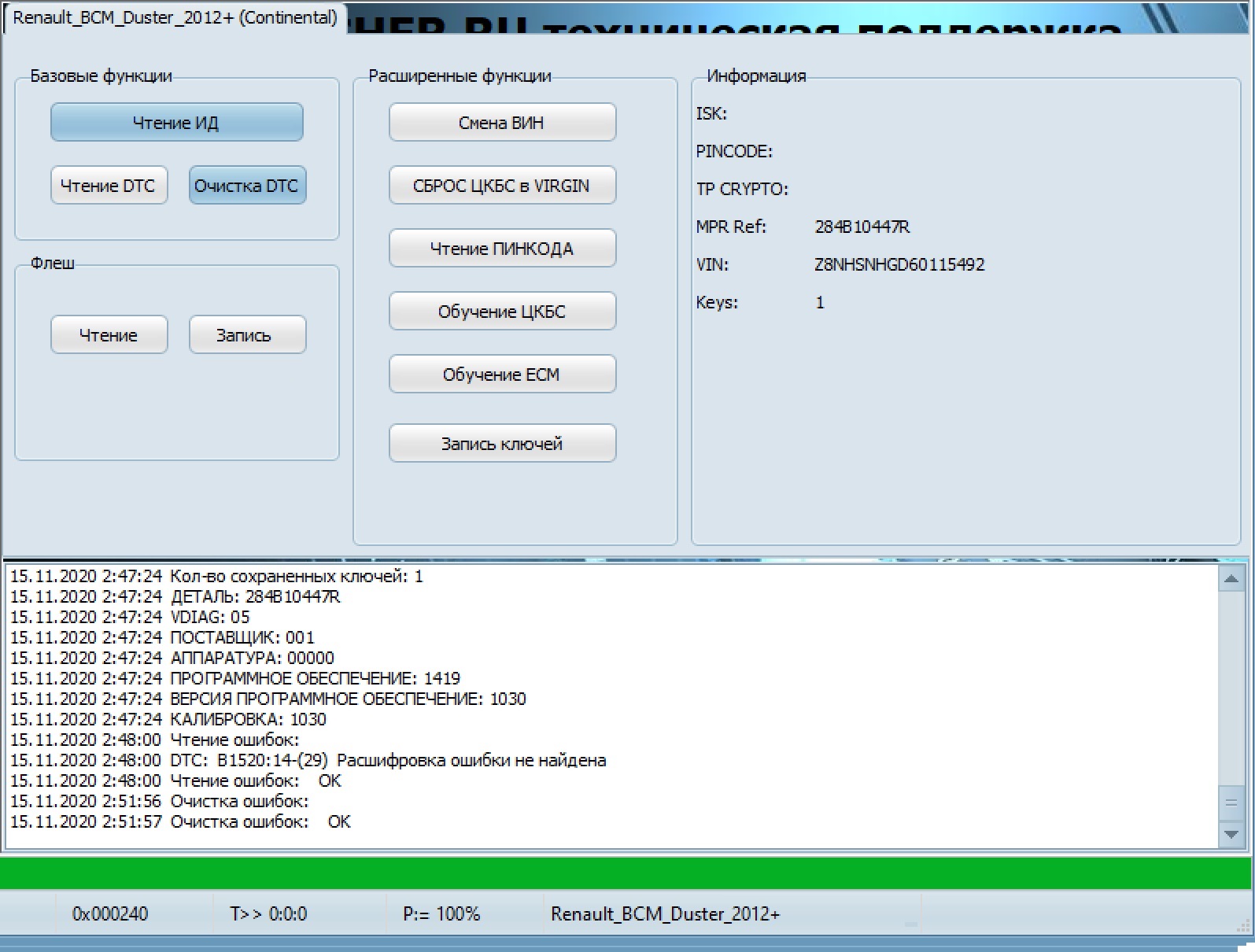

3. Очистка DTC.

Позволяет сбросить ошибки в блоке BCM



3

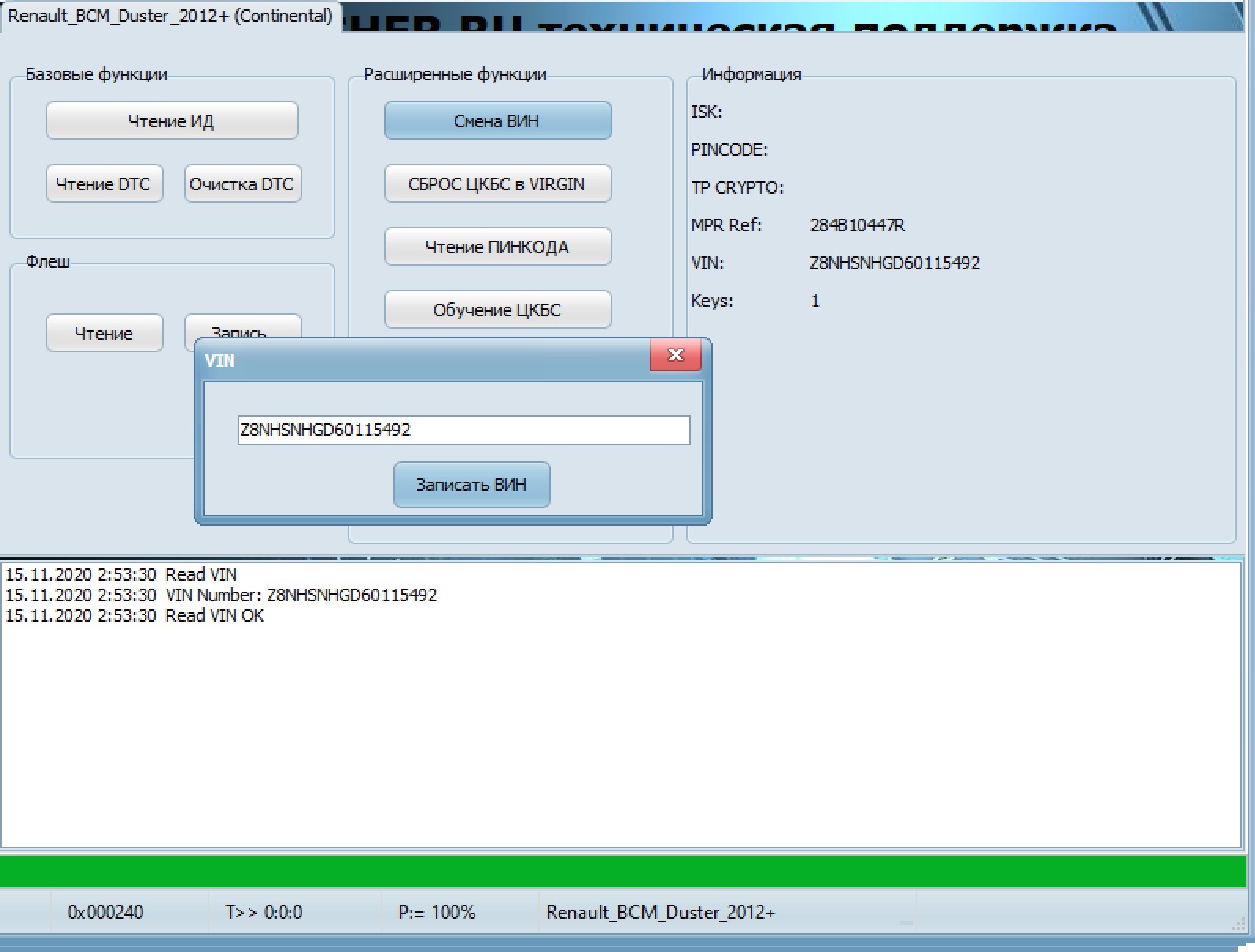

4. Смена VIN.

Читает текущий VIN автомобиля и предоставляет окно ввода нового VIN, кнопка "Записать VIN", запишет его в блок BCM





4

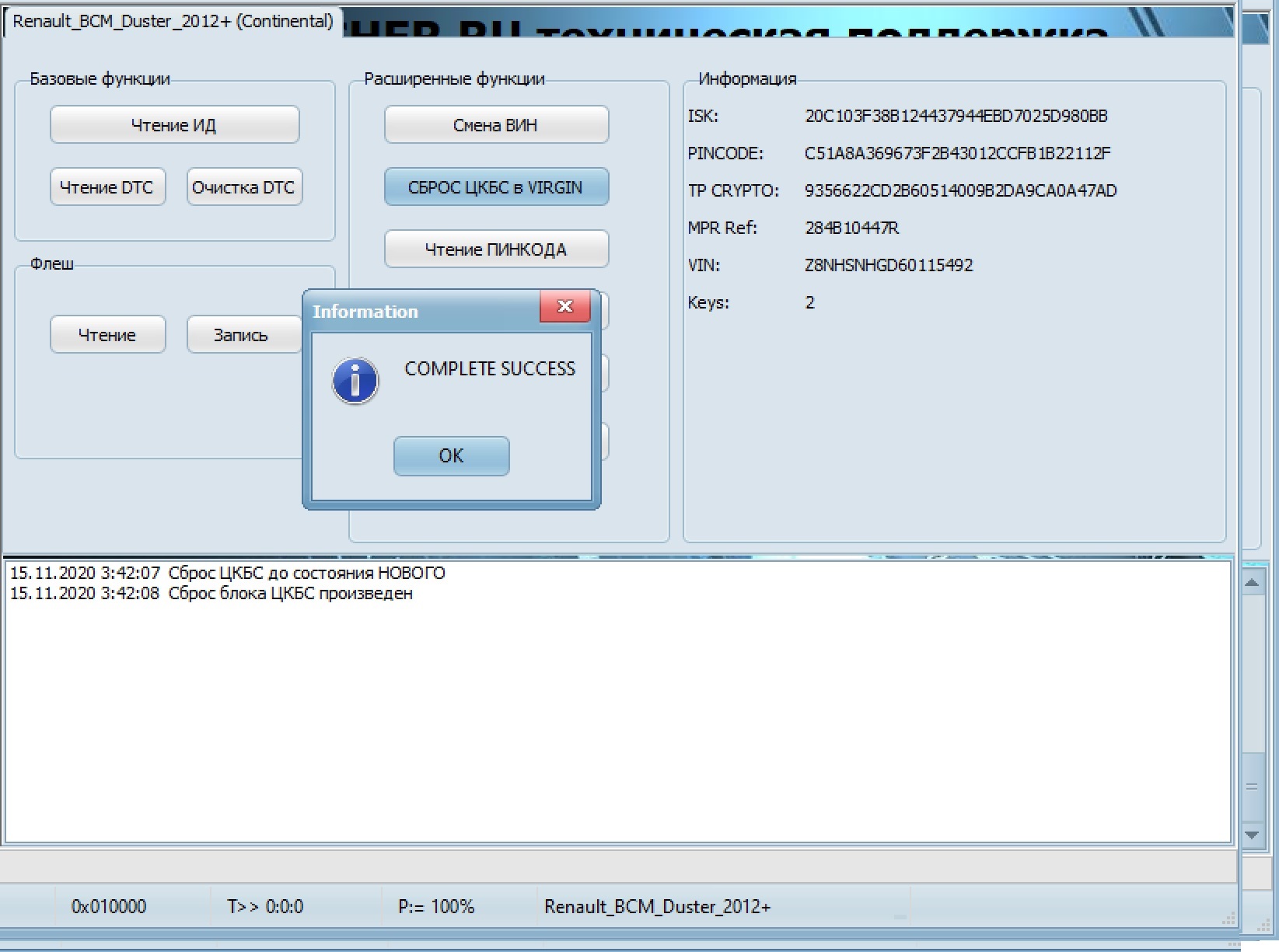

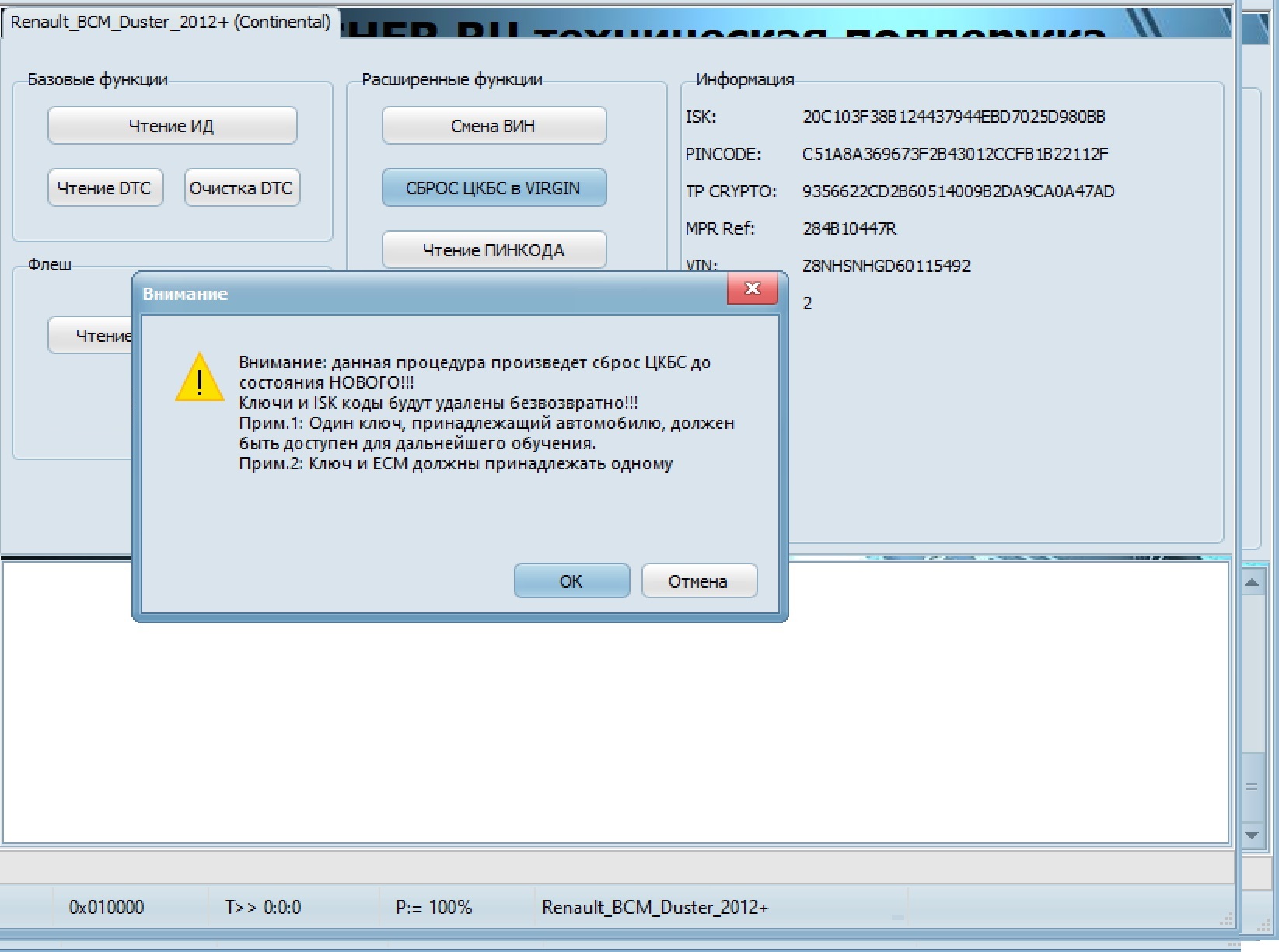

5. Сброс ЦКБС в VIRGIN.

Позволяет сделать блок BCM "Новым", сбросит все данные иммобилайзера.



Важно!!!

С данной опцией нужно работать с особой осторожностью, данные будут утрачены безвозвратно!





14



16

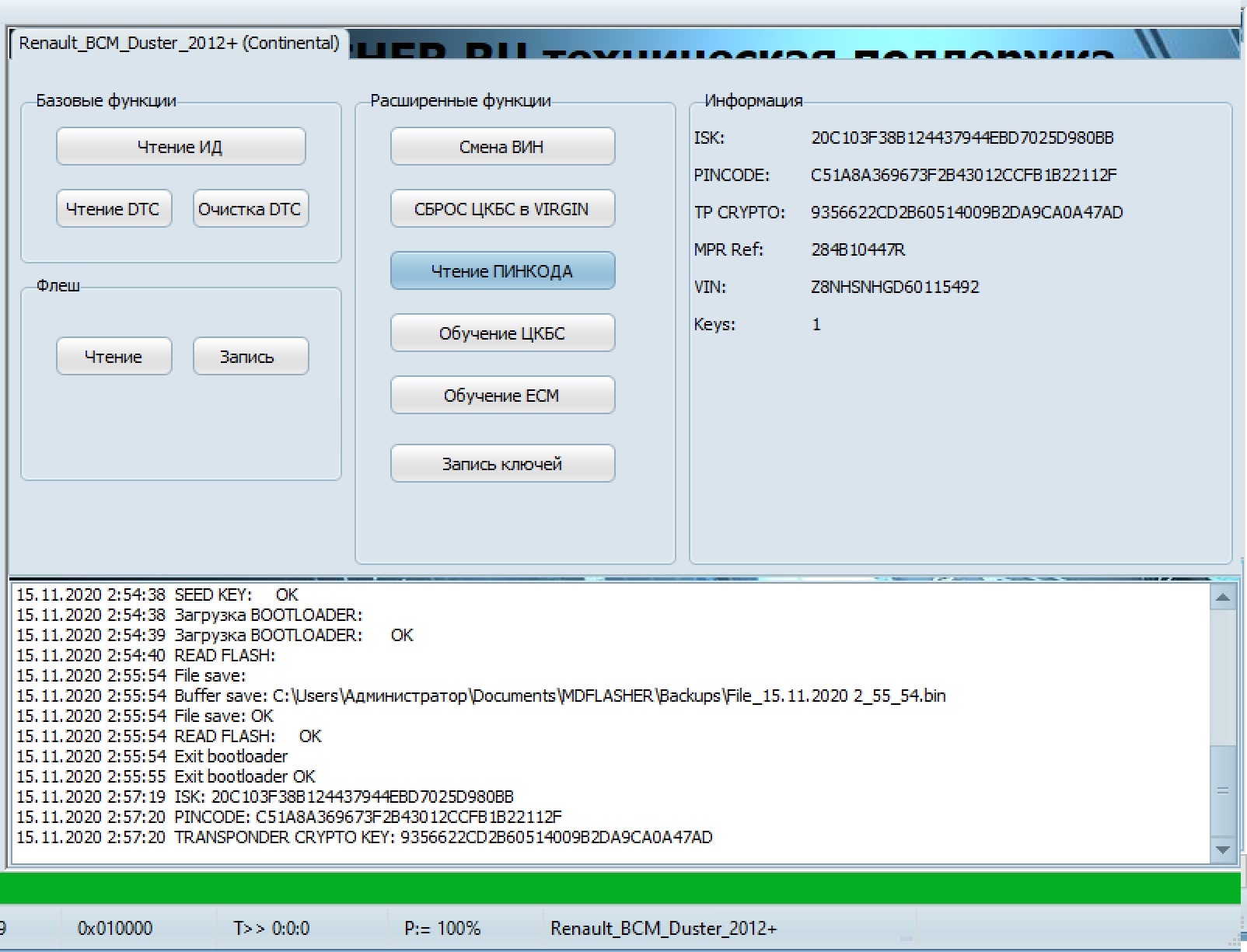

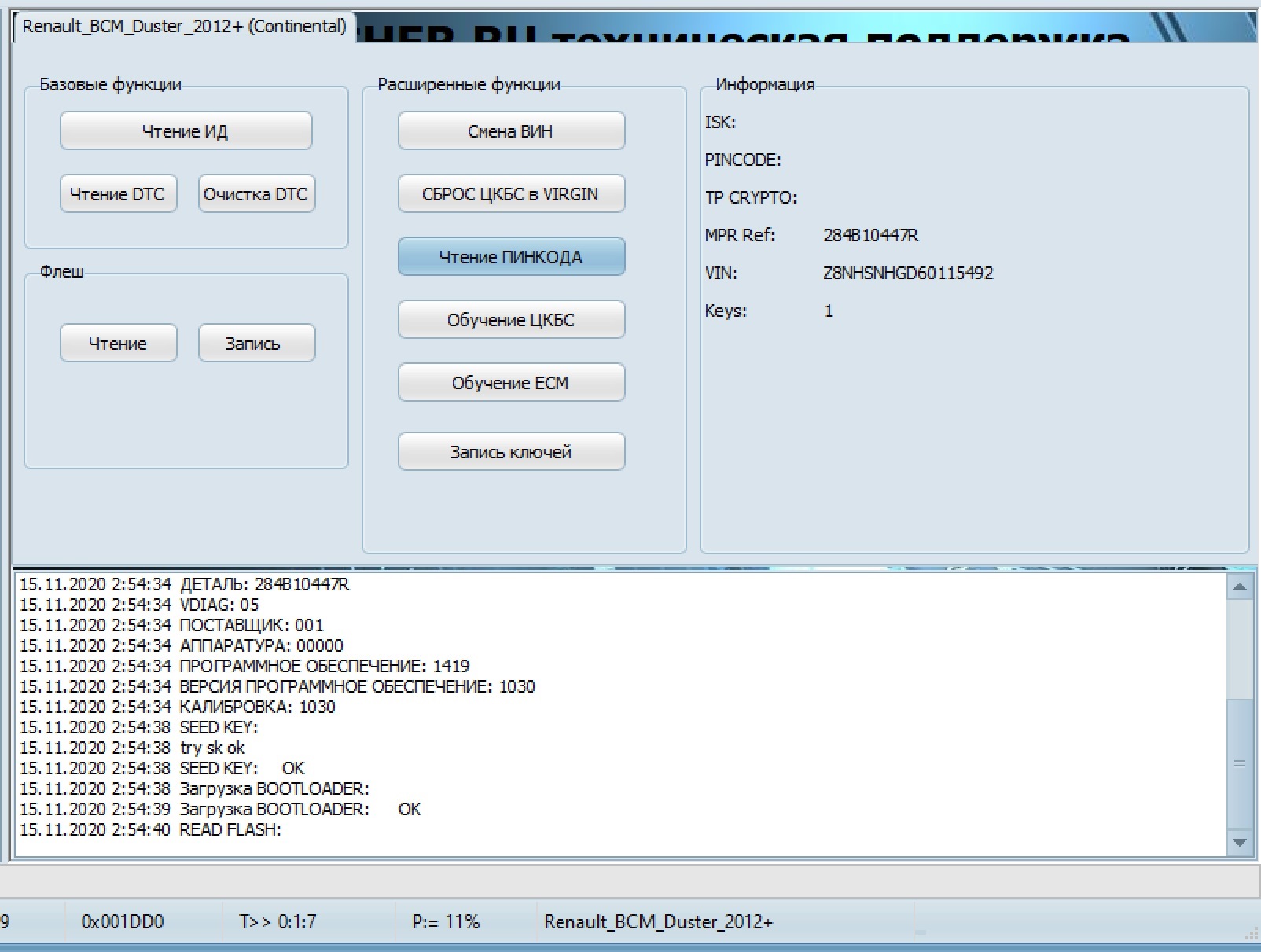

6.Чтение PIN Кода.

Данная опция читает PIN код с блока BCM.



Важно!!!

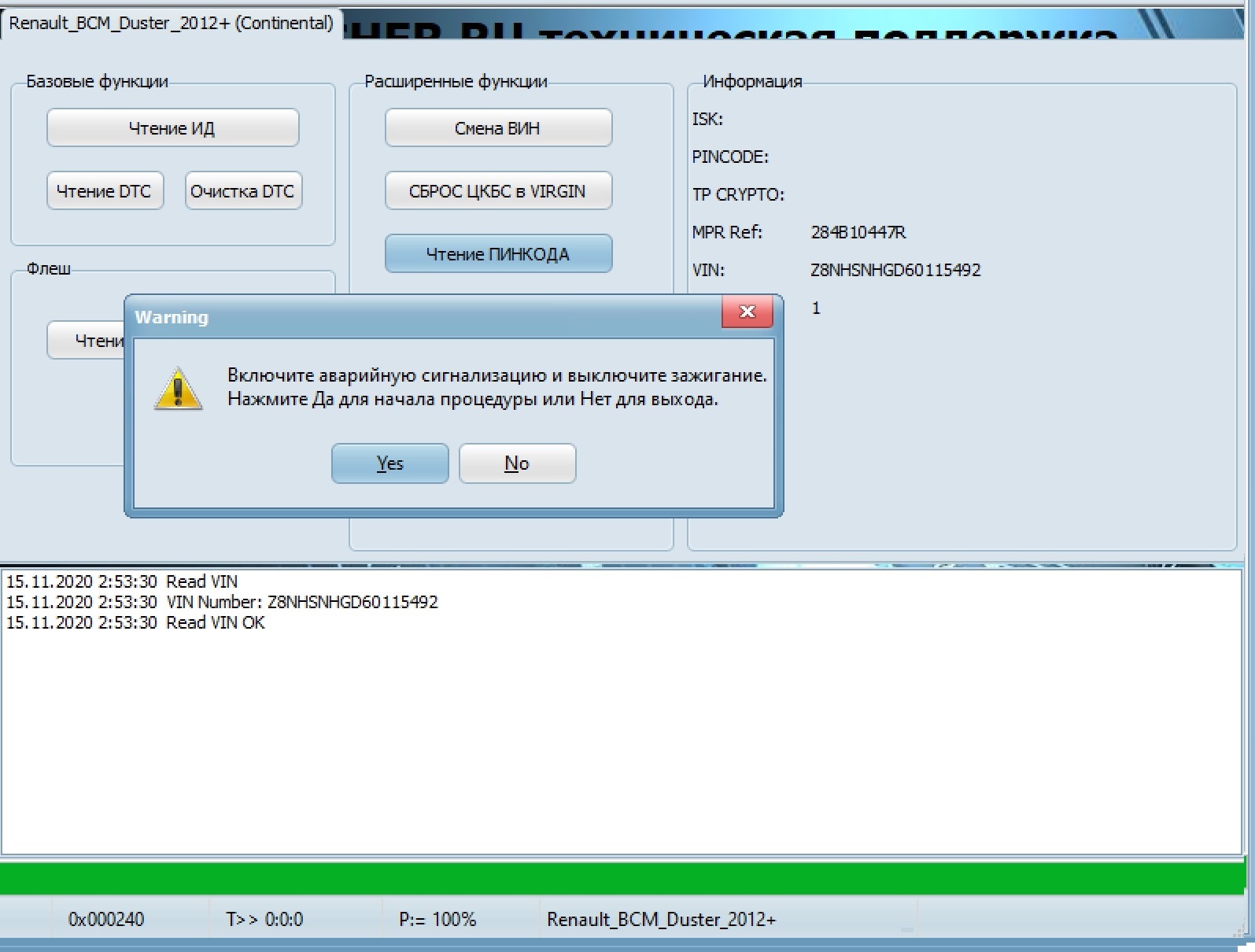

Перед началом процедуры программа выдаст сообщение "Включите аварийную сигнализацию и выключите зажигание"

После нажатия "Yes" начинается процедура чтения PIN кода, при нажатии "No" процедура чтения прекратится.







5





6





Внимание!!!

После операции чтения DFLASH происходит расшифровка полученной информации,

которая может занимать ЗНАЧИТЕЛЬНОЕ время до 5 минут, во время расшифровки информации вы будете видеть ниже представленную заставку,

в этот момент не надо нажимать ни на какие клавиши!!!



Снимок экрана 2020-12-06 212627



8

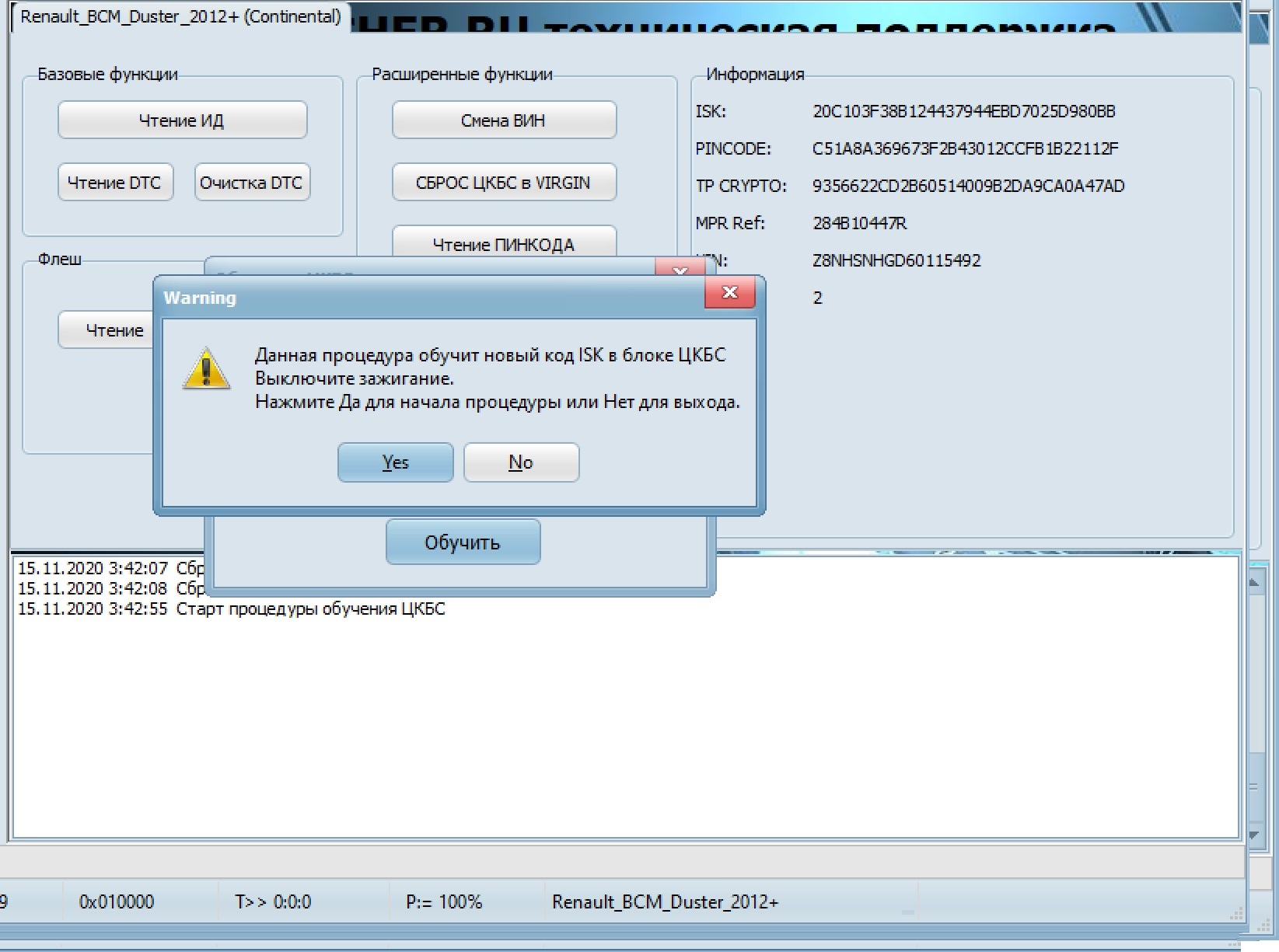

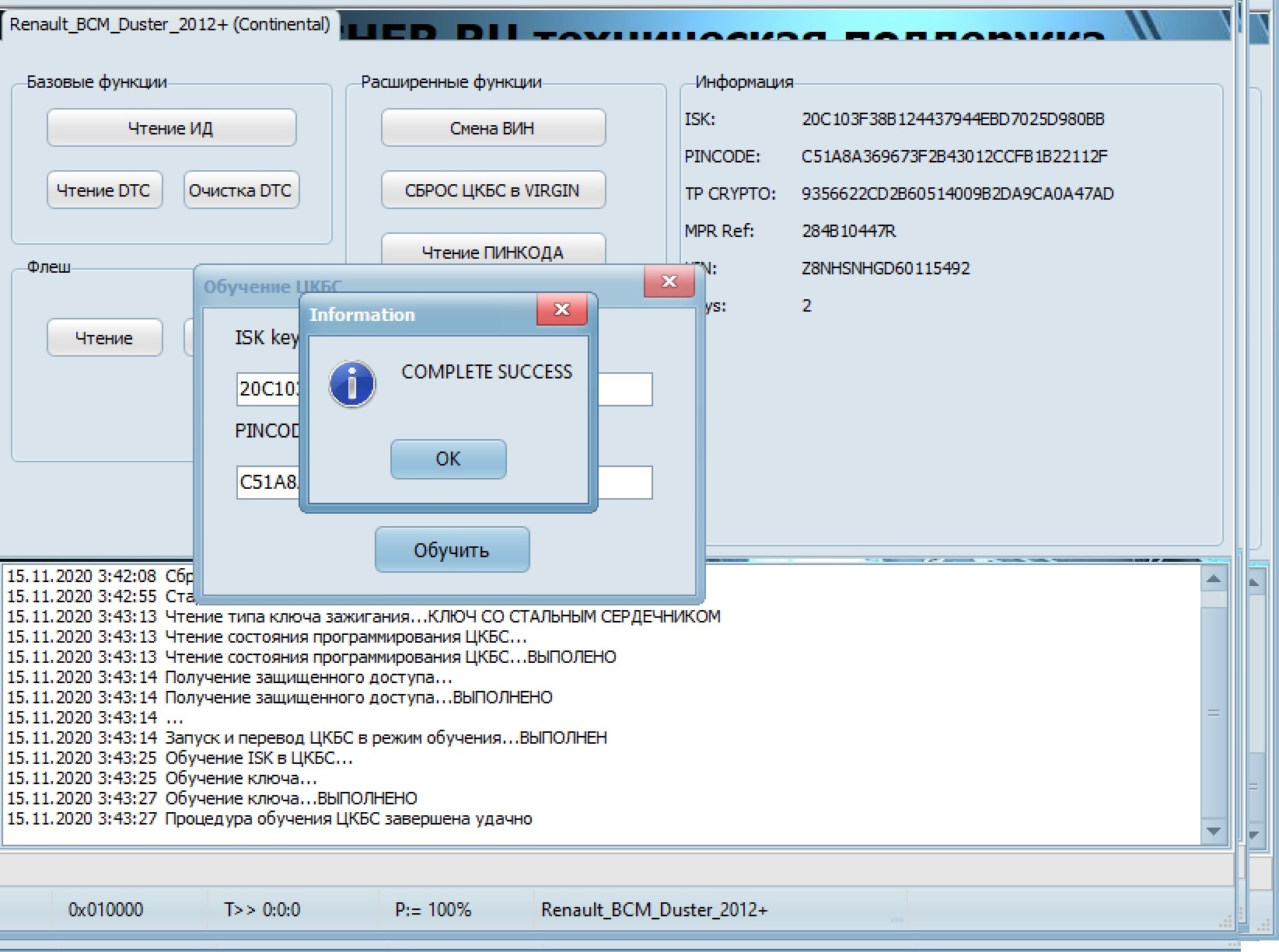

7. Обучение ЦКБС.

Данная опция необходима для установки на автомобиль нового или ранее сброшенного блока BCM

ISN KEY и PINCODE должны быть считанны из старого, ранее установленного на автомобиль BCM или из ECM двигателся.



Чтение и расчет ISN KEY и PINCODE   из ECM двигателся данным модулем не поддерживается!



17



18



19

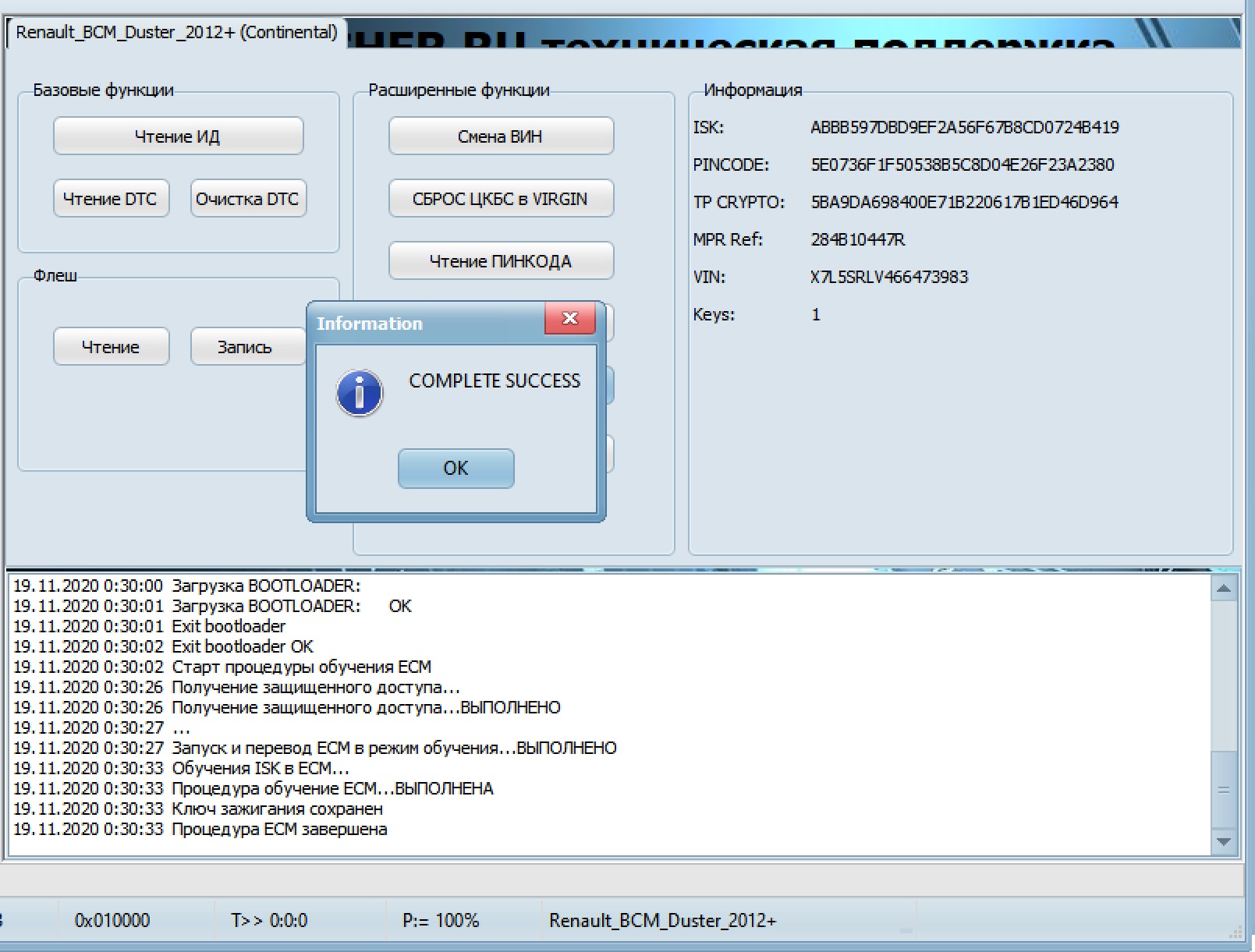

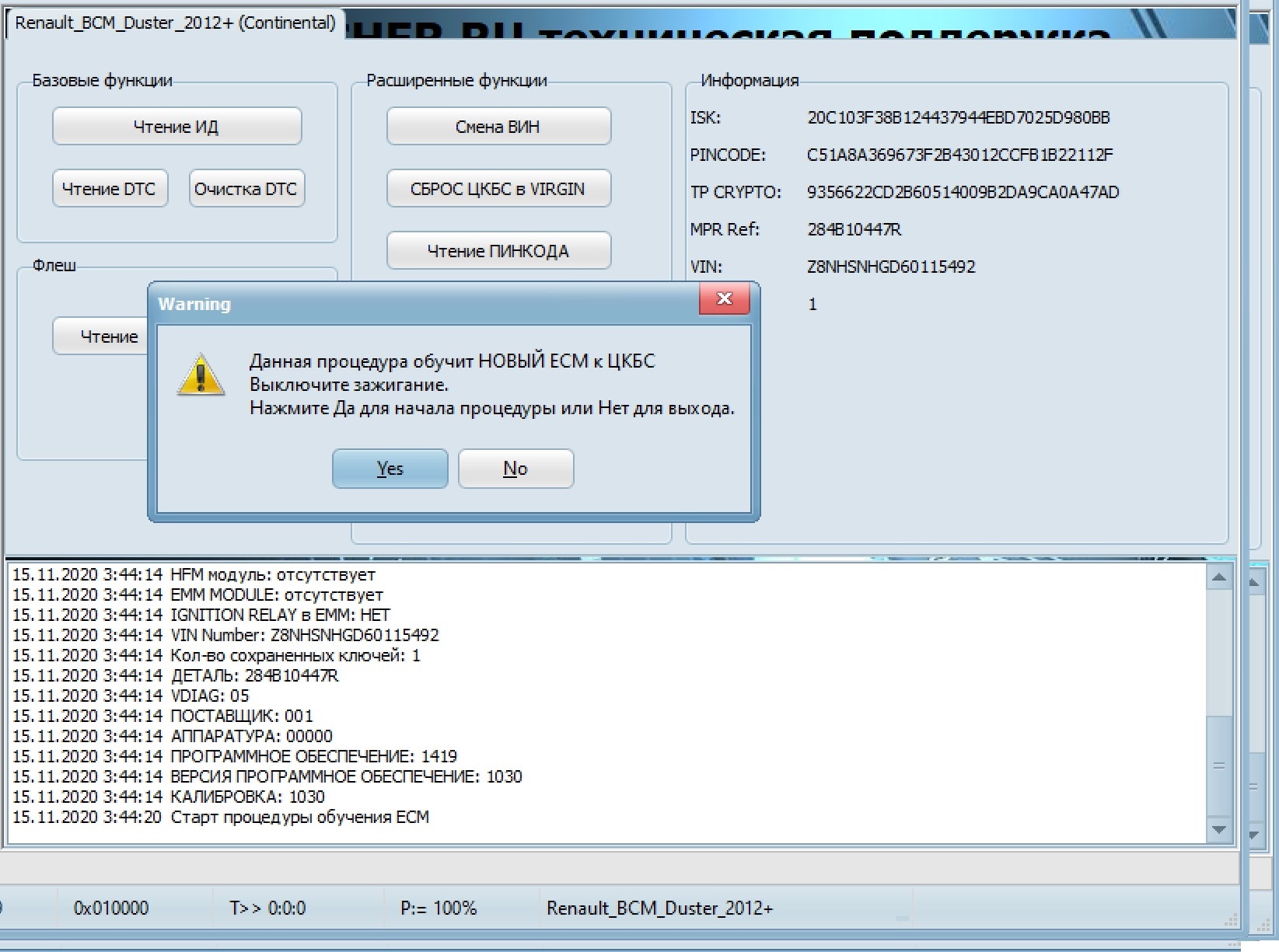

8.Обучение ECM

Данная опция необходима для установки на автомобиль нового или ранее сброшенного блока ECM.



Важно!!!

Сброс ECM этим модулем не поддерживается!



20



21

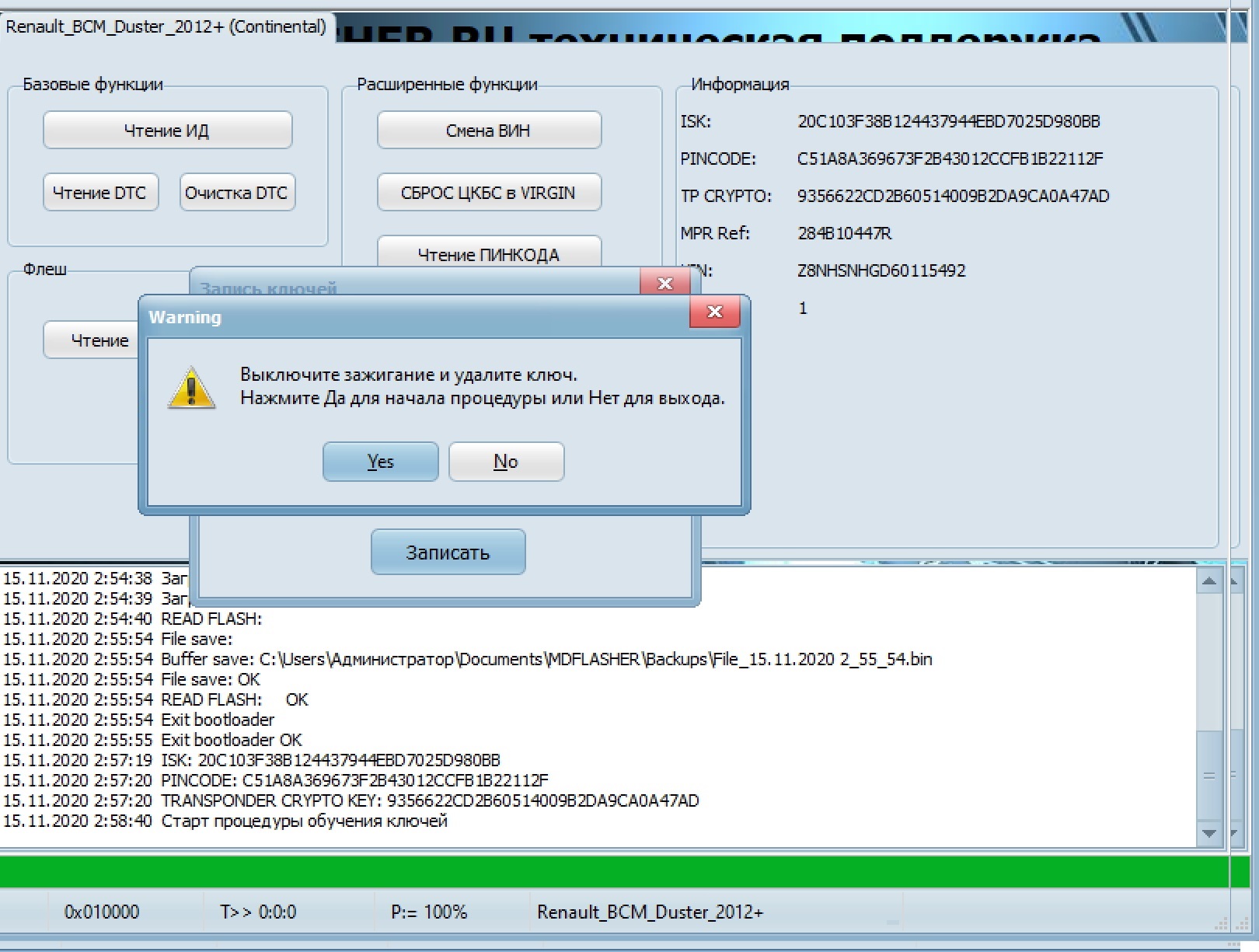

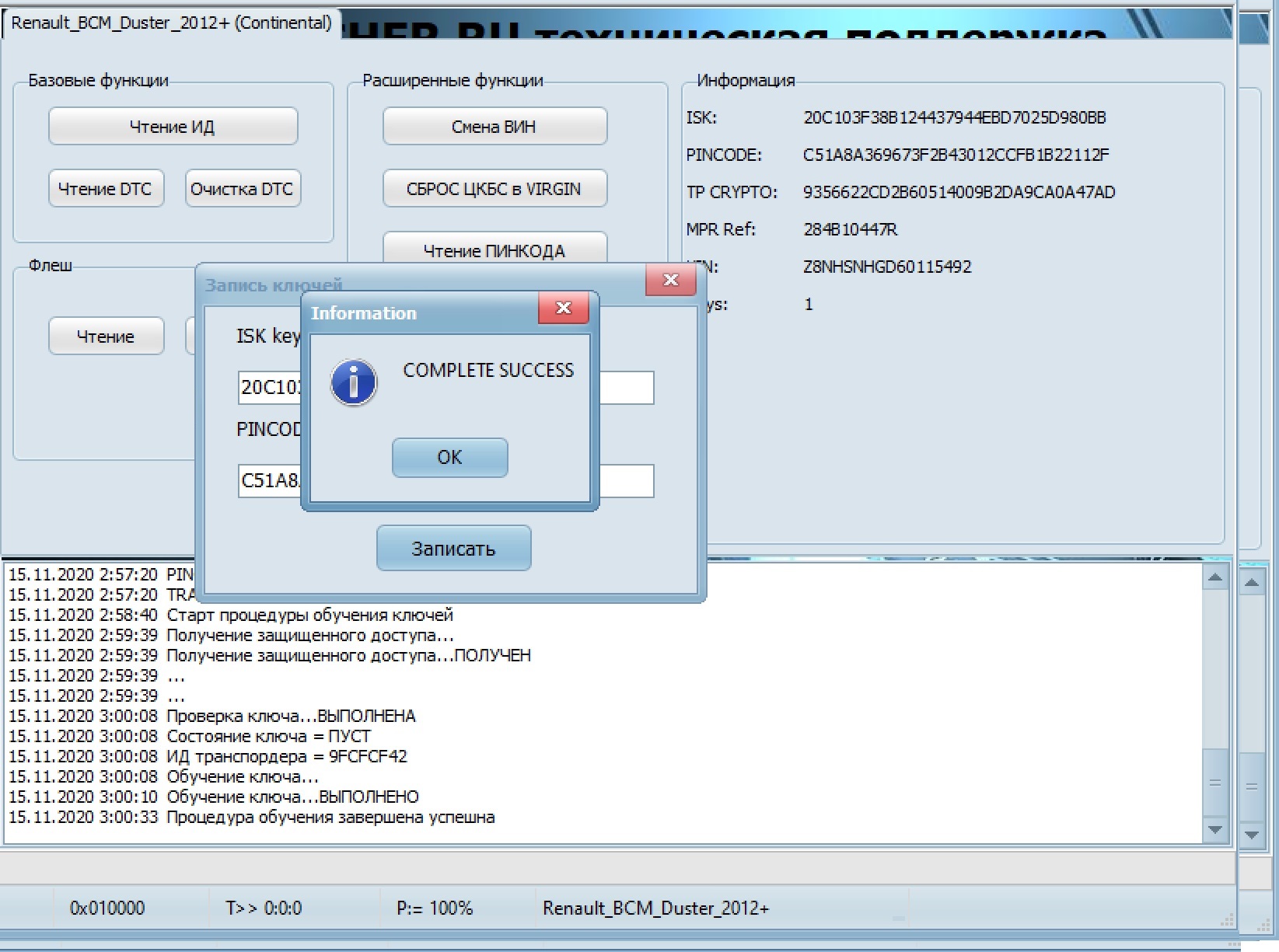

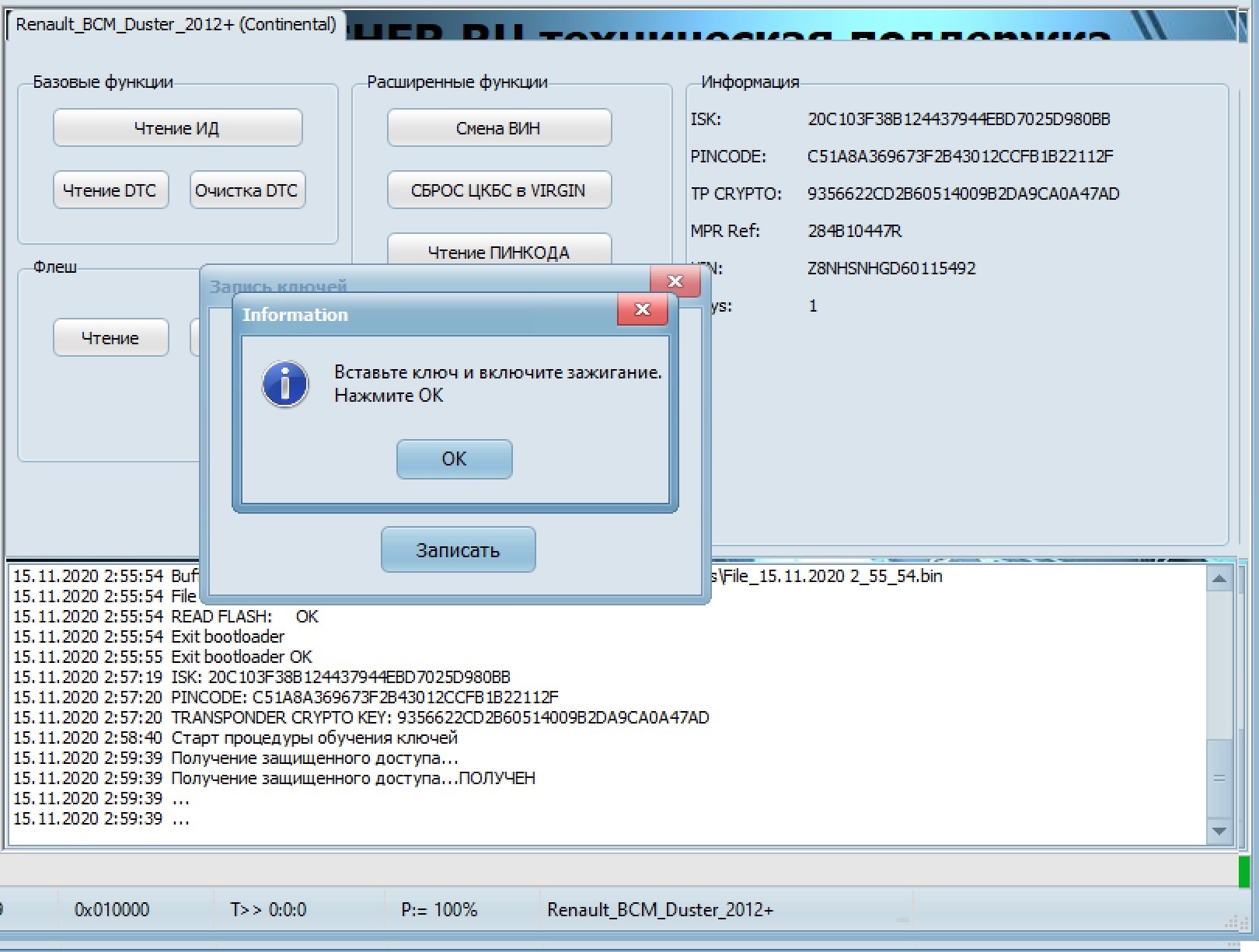

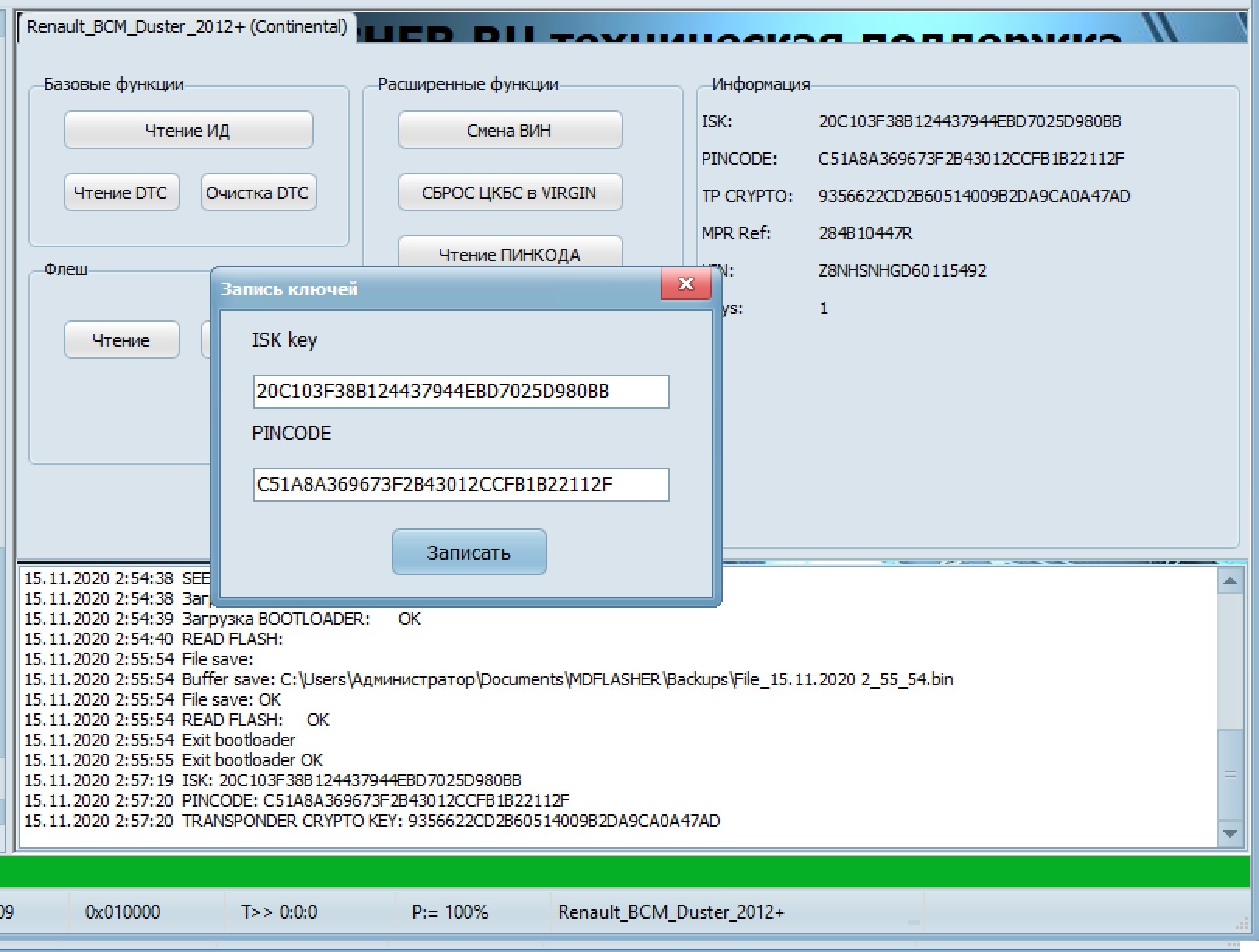

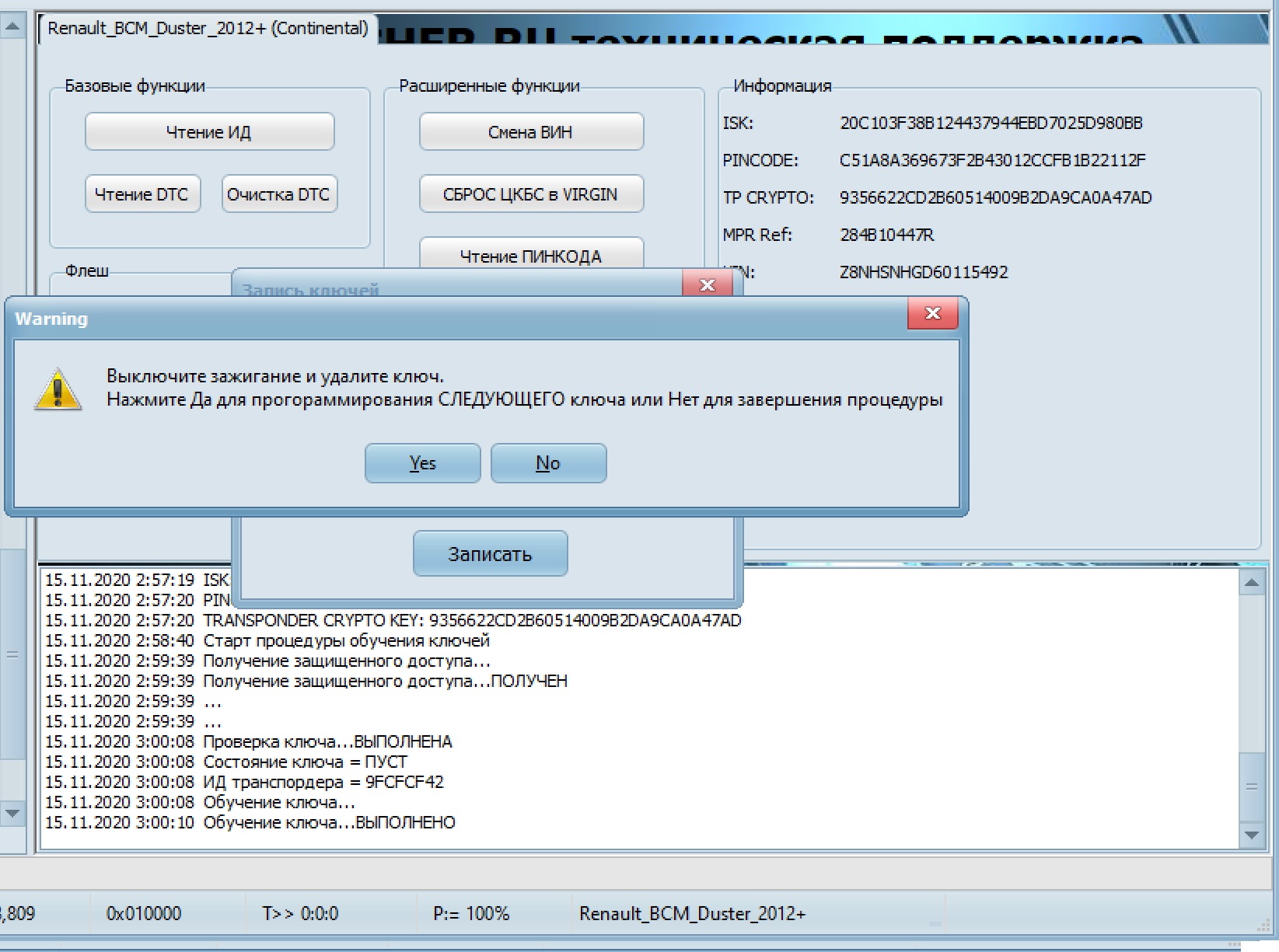

9.Запись ключей.

Данная опция необходима для записи кодов ключей в блок BCM.



Важно !!!



Ключи должны быть подготовлены для записи в данный тип BCM или ранее пренадлежать этому автомобилю!!!





9



10





11



12





13









Видео по работе с данным модулем



https://www.youtube.com/watch?v=zxS0_XOTASc

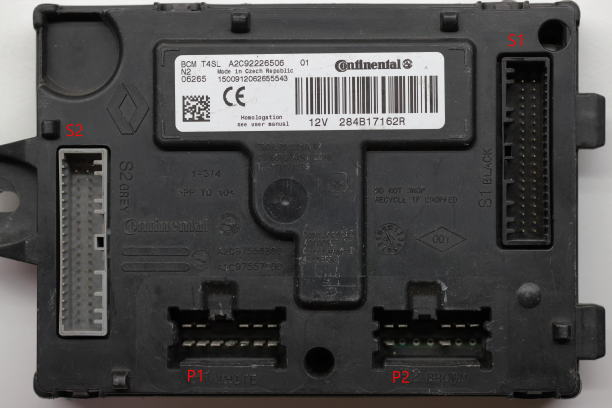

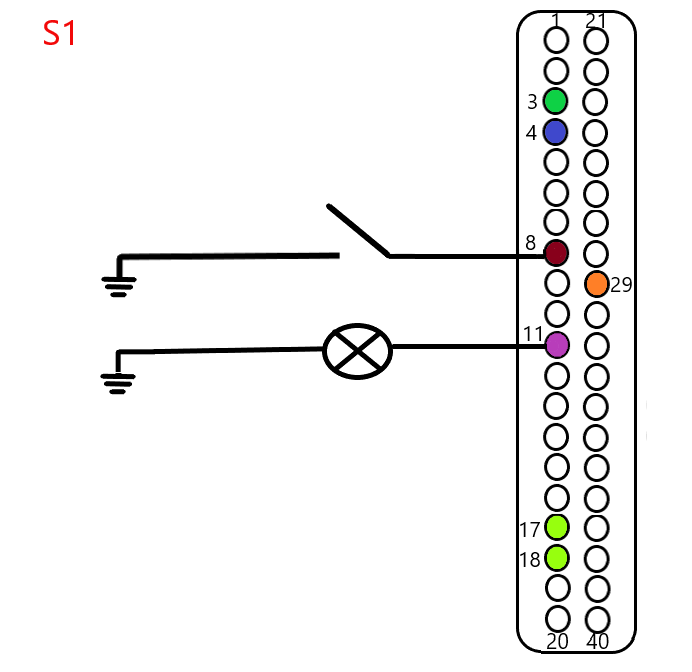

Схема подключения BCM

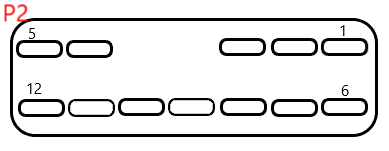

Cont 21J                 BCM2





  P11         P22

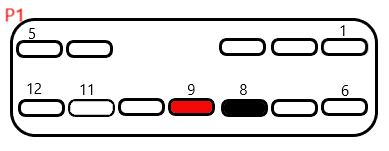

P1

8

GND

9

+12V



S1

3

Сигнал CAN L

4

Сигнал CAN H

8

Управление реле-прерывателем указателей поворота и аварийной сигнализации



11

Управление "+" сигнальной лампы аварийной сигнализации



17

Сигнал шины (интерфейса) антенны приемопередатчика



18

Сигнал часов приемопередатчика



29

"+" после замка зажигания через предохранитель защиты систем двигателя

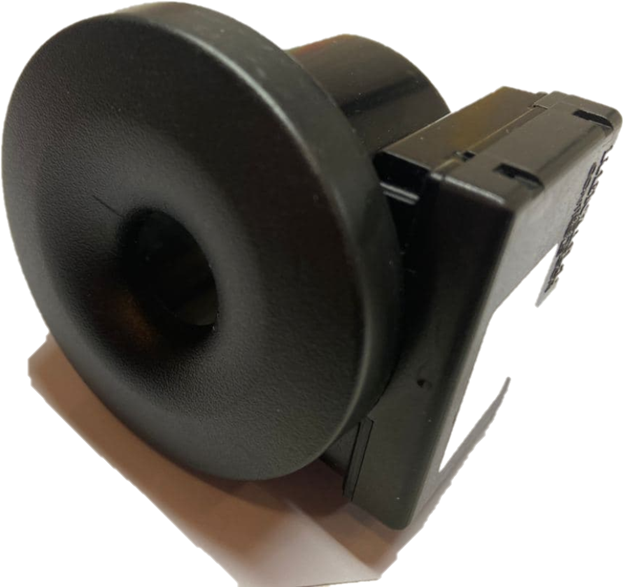

clip30404       clip30405             3335











17,18

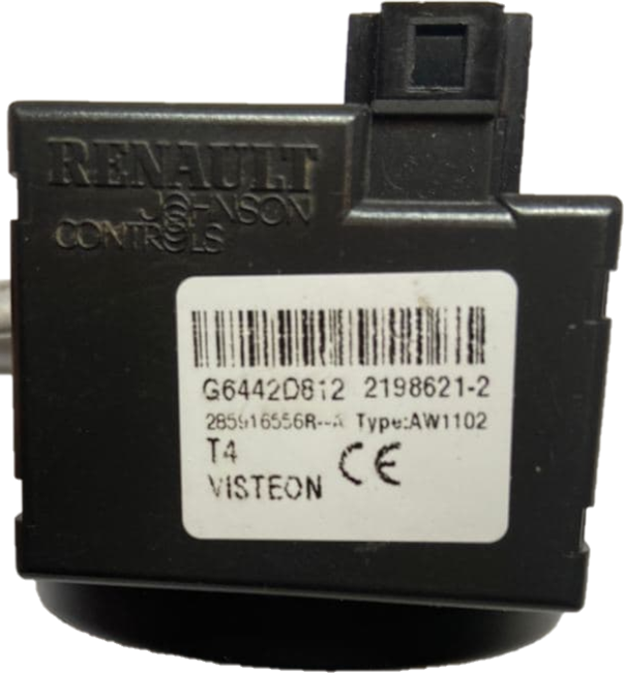

Подключение к антенне 17,18 Pin разъема S1 BCM
