Simos 9.1





ВАЖНО!

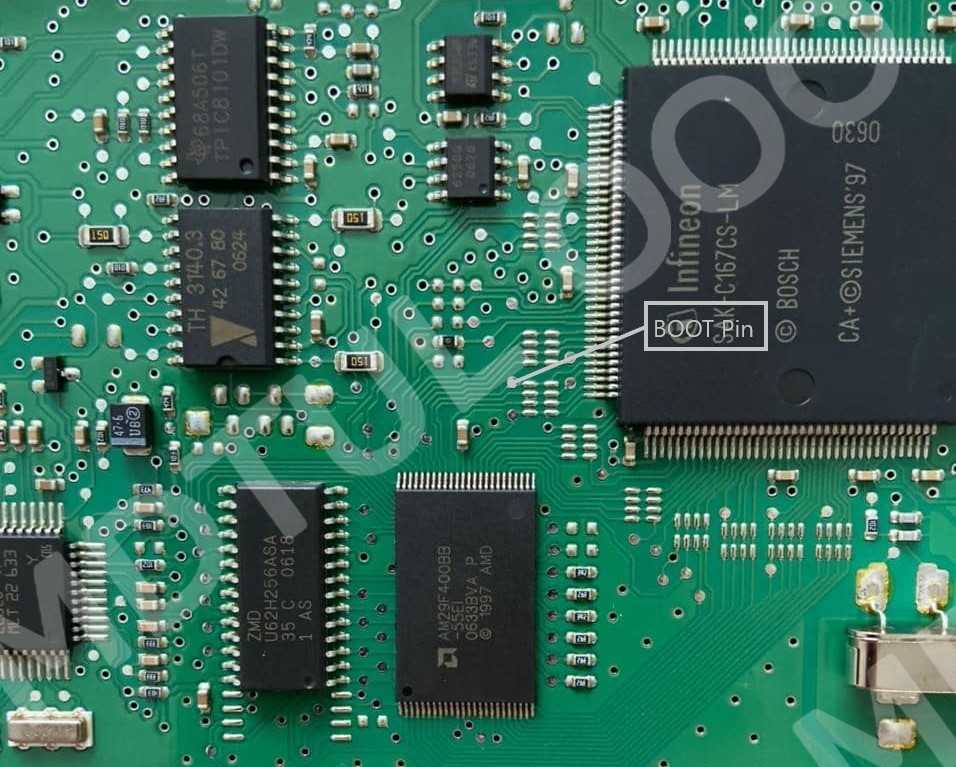

Для перевода ЭБУ в BSL режим необходимо до подачи питания замкнуть BOOT PIN на массу через резистор номиналом 4.2кОм..6.8кОм

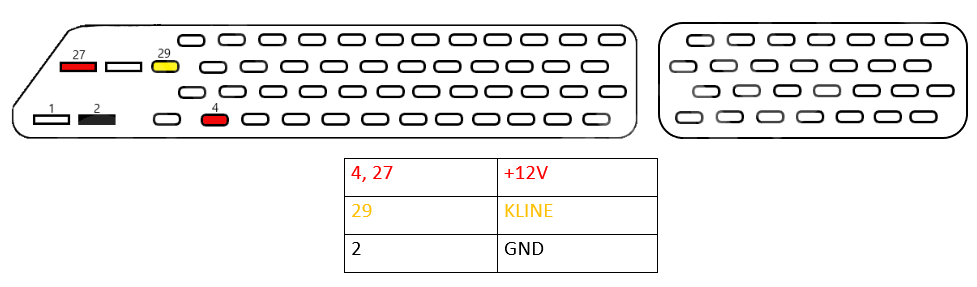

Схема подключения на столе.

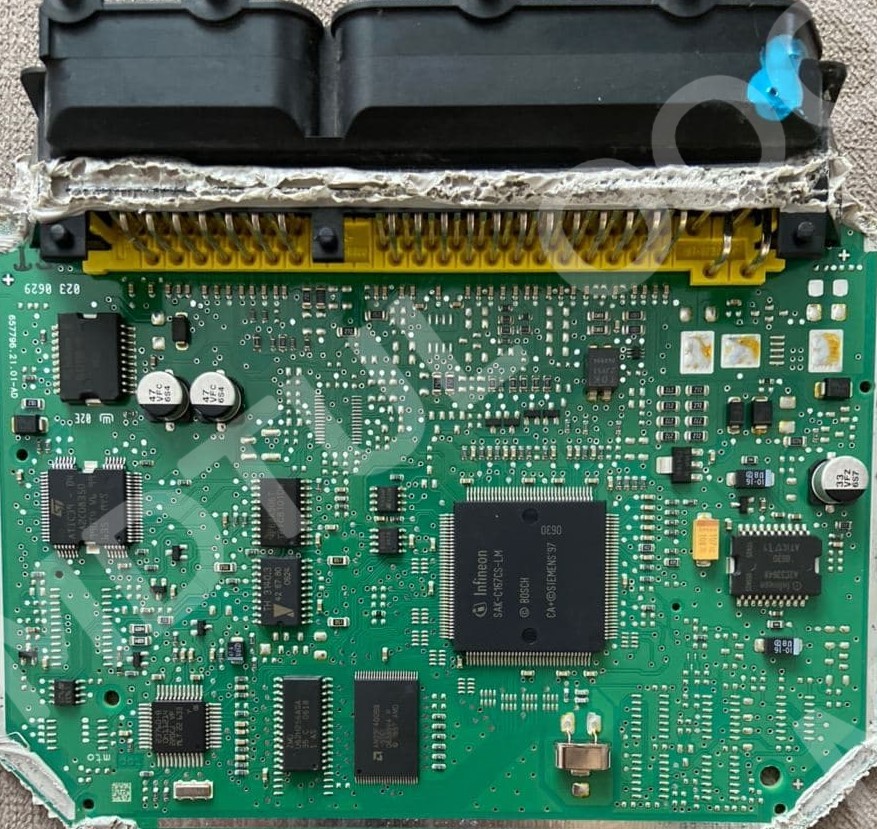

phot22 (2)











phot17L0
