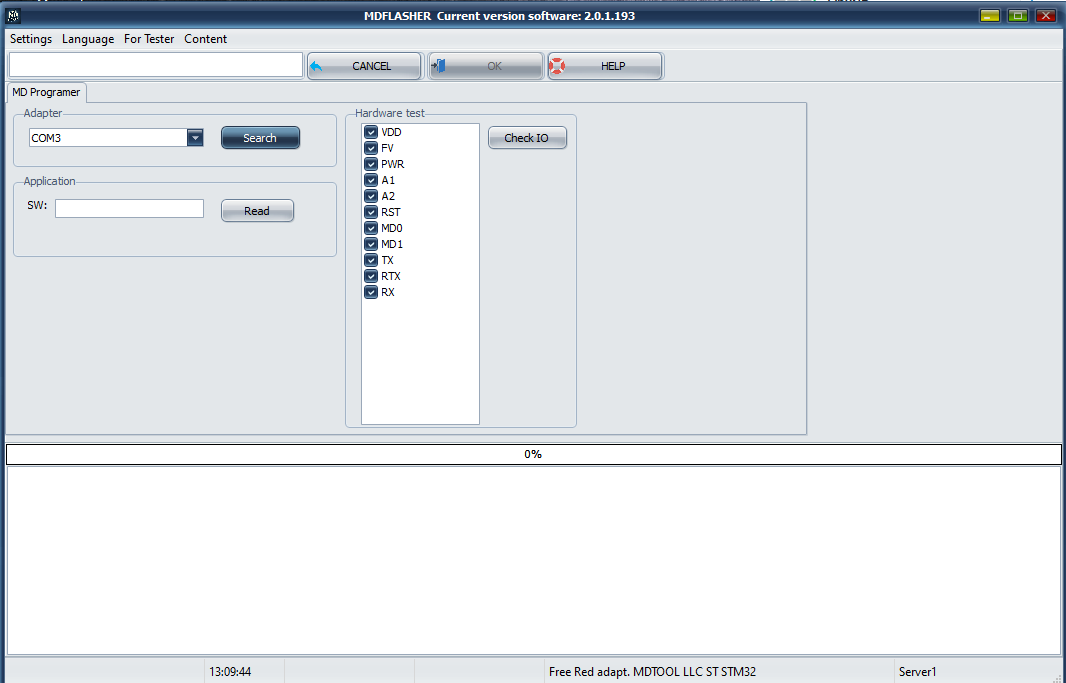

1. Подключаем адаптер к ПК с помощью USB кабеля, нажимаем "Search", программа должна определить COM порт.
Обратите внимание, программа определит ВСЕ устройства подкаченные в данный момент к ПК, нужно выбрать именно номер порта адаптера.

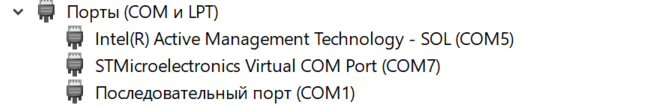

Для того чтоб не перебирать все COM в диспетчере задач можно посмотреть номер порта, адаптер будет отображаться как STMicroelectronics Virtual COM Port.
Если у Вас отображает устройство с последовательным интерфейсом USB (COM7).

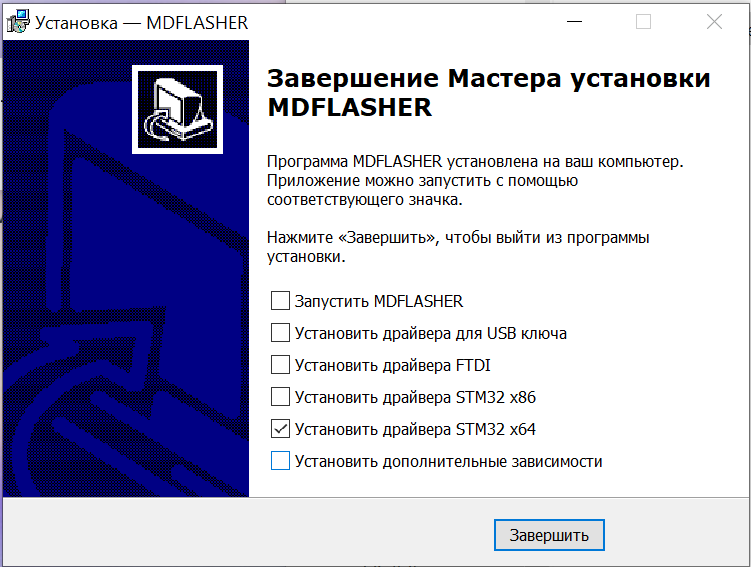

Нужно установить драйвер STM, установим галочку во время установки программы, в зависимости от разрядности системы.

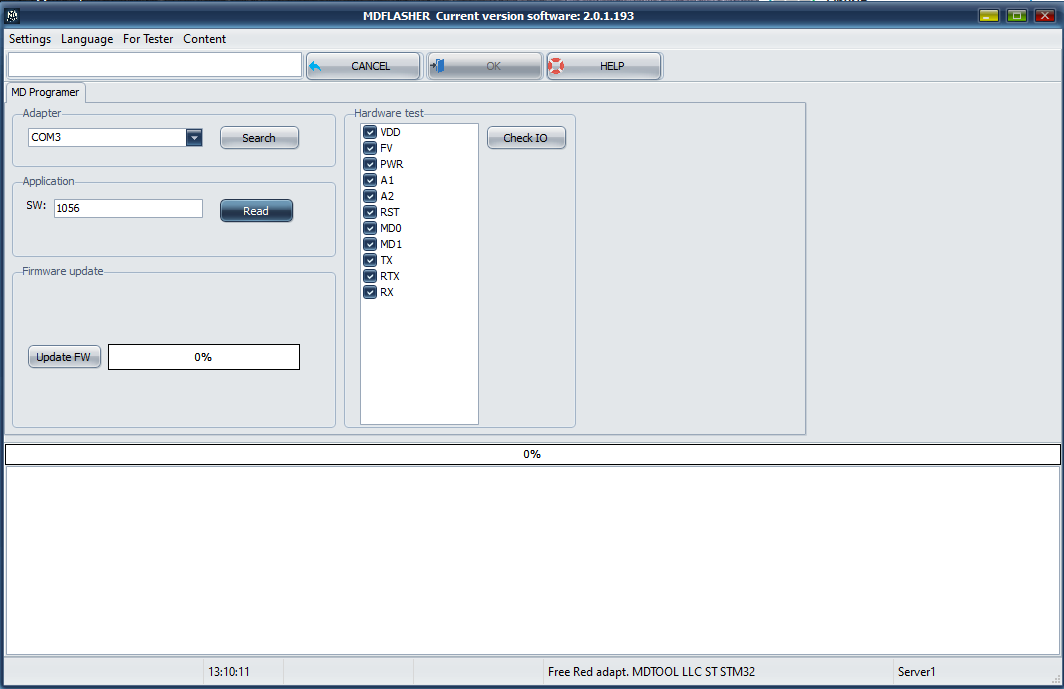

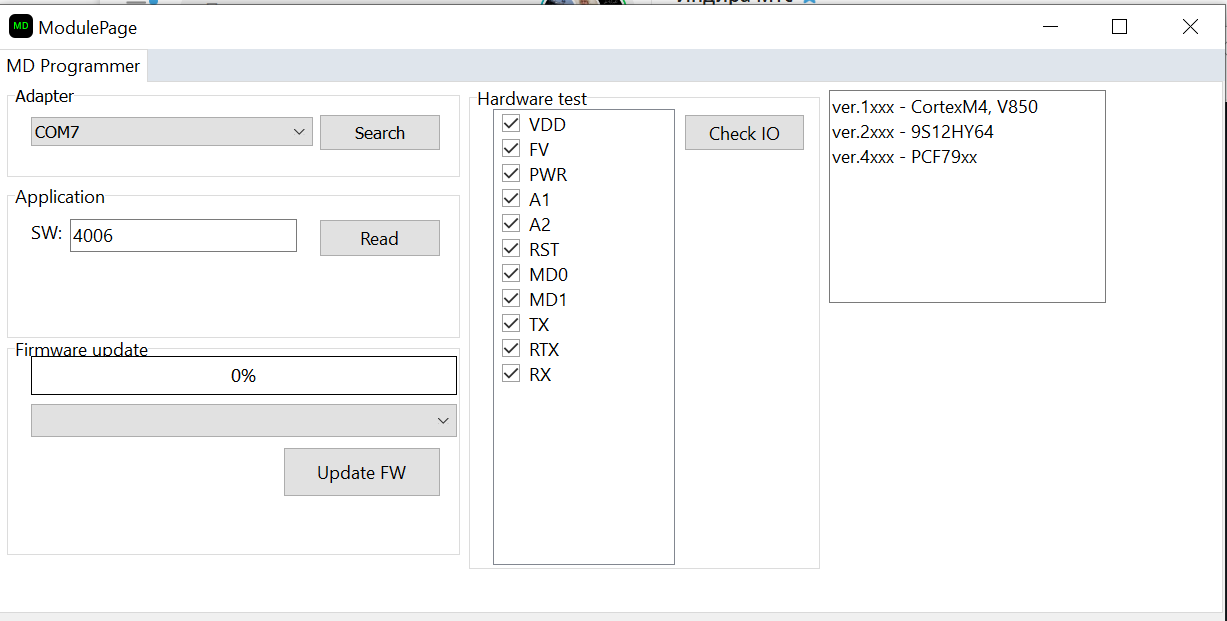

2. На вкладке "Application" нажимаем "Read" и читаем текущую версию SW в адаптере.
Чтоб определить какая версия прошивки записана в программаторе в данный момент можно воспользоваться подсказкой в окне справа.
В примере на скрине прошивка - это ver.4xxx - PCF79xx

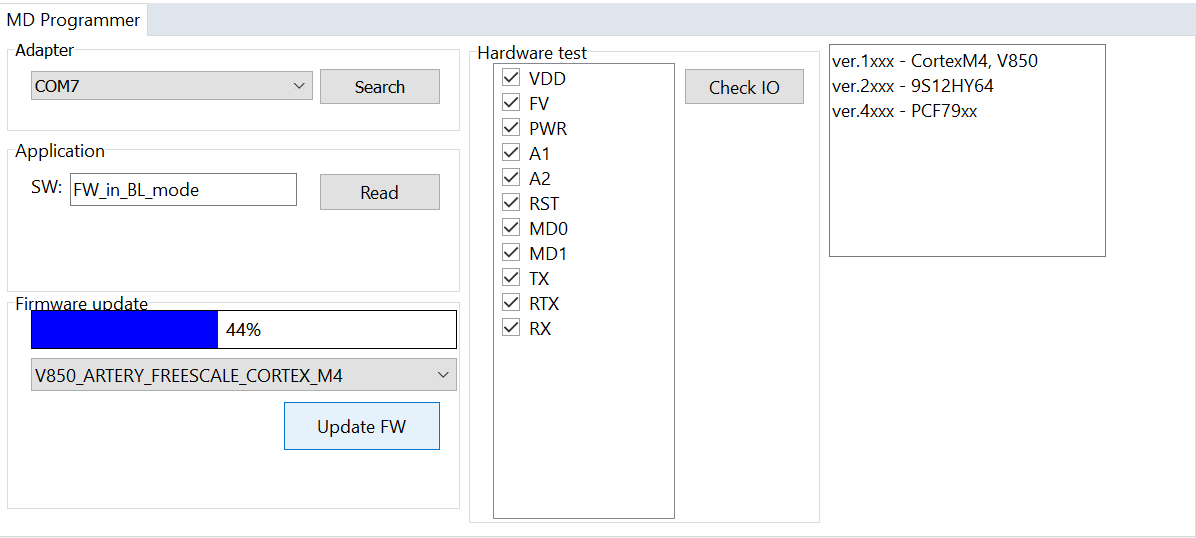

3. Выбираем прошивку которую нам нужно записать в программатор.
"ver.1xxx - CortexM4, V850" - прошивка для модулей: 022, 109,140, Free
"ver.2xxx - 9S12HY64" - прошивка для модулей: 139
"ver.4xxx - PCF79xx" - прошивка для модулей: 149

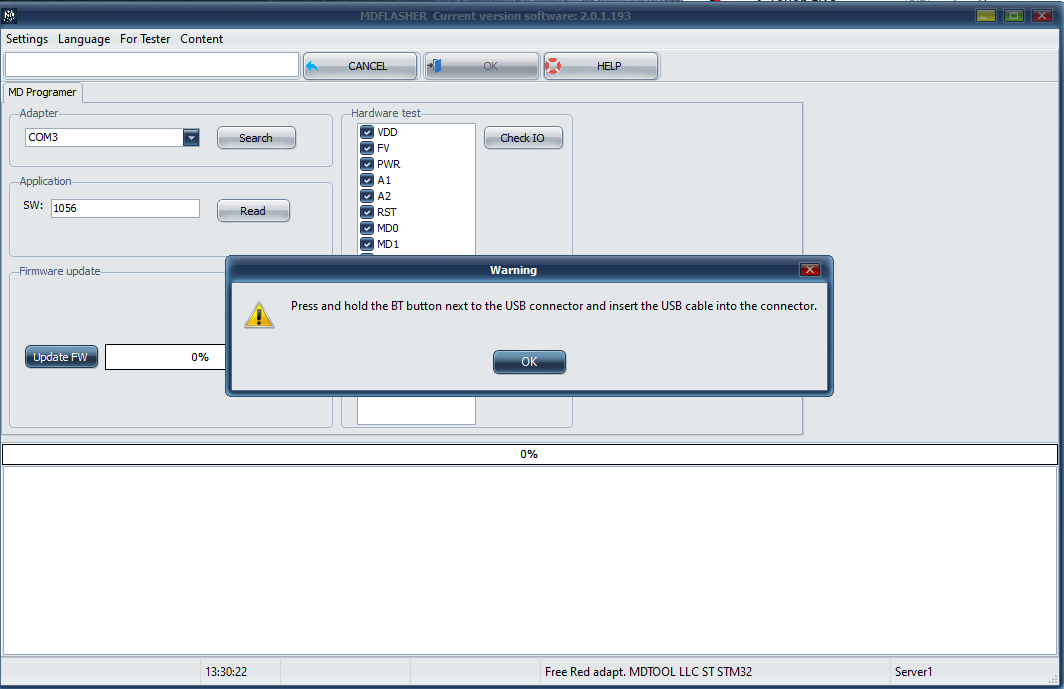

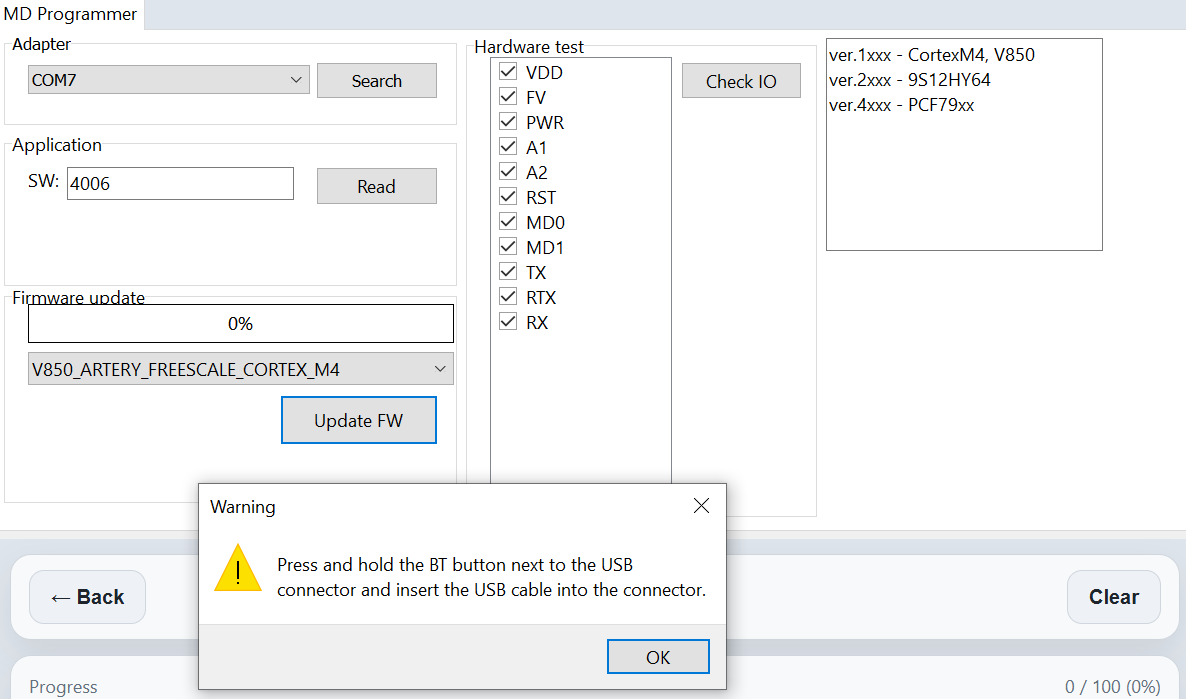

Нажимае "Update FW" , программа выдает сообщение что адаптер не в режиме загрузки обновления.

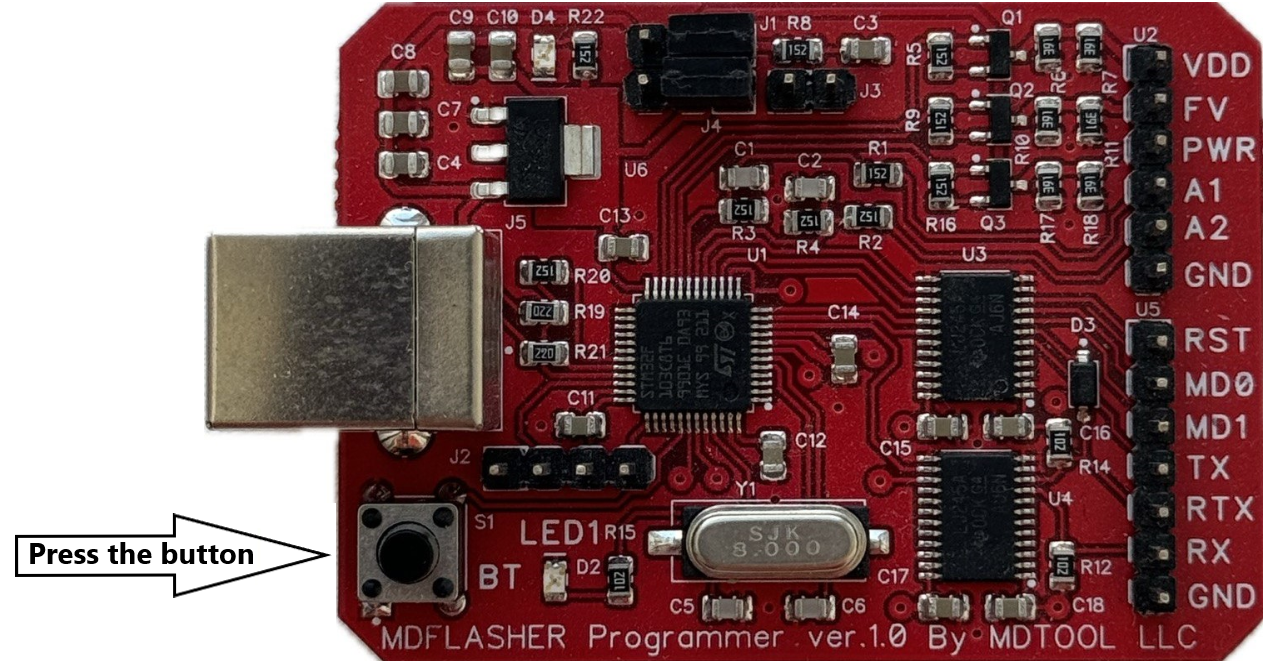

4. Отключаем адаптер от USB, нажимаем и удерживаем кнопку "BT", подключаем USB кабель к адаптеру. Ждём 5 секунд, отпускаем кнопку.

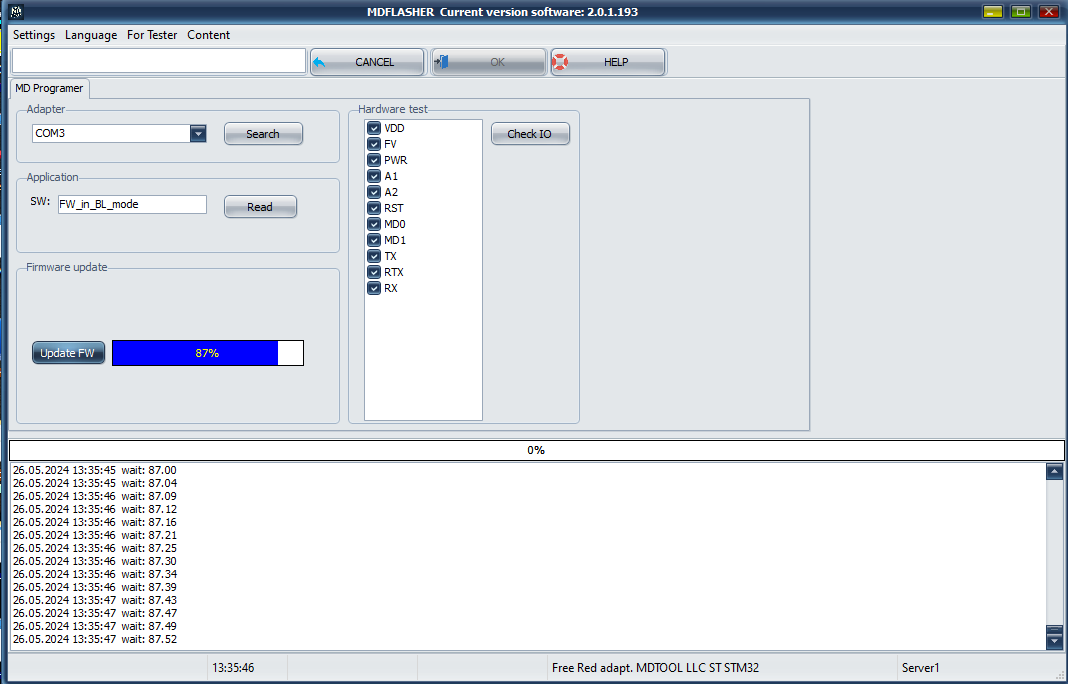

5. Нажимаем "Update FW", начинается обновление адаптера.

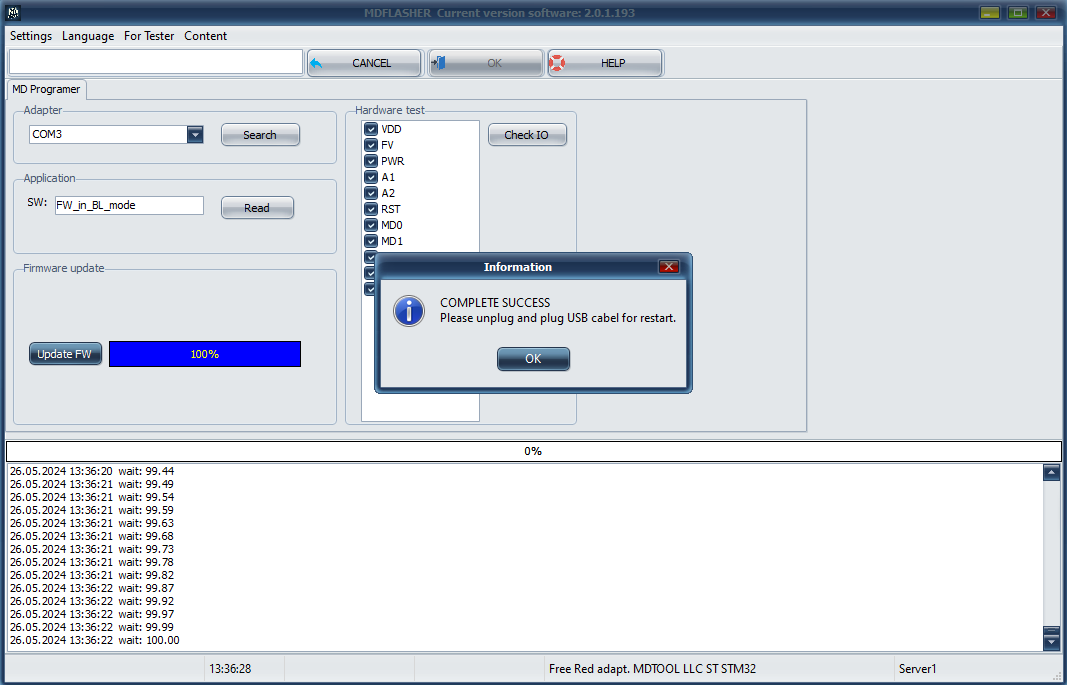

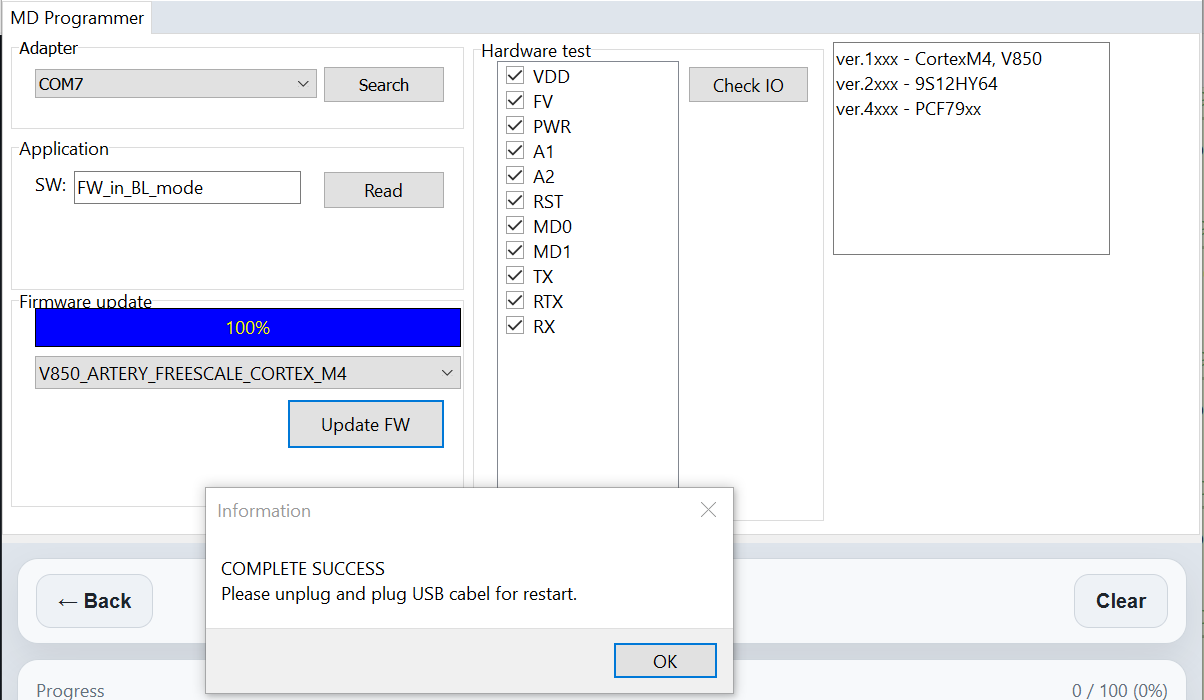

6. Ждем сообщения о удачном обновлении. Отключаем и подключаем USB кабель для перезагрузки адаптера.

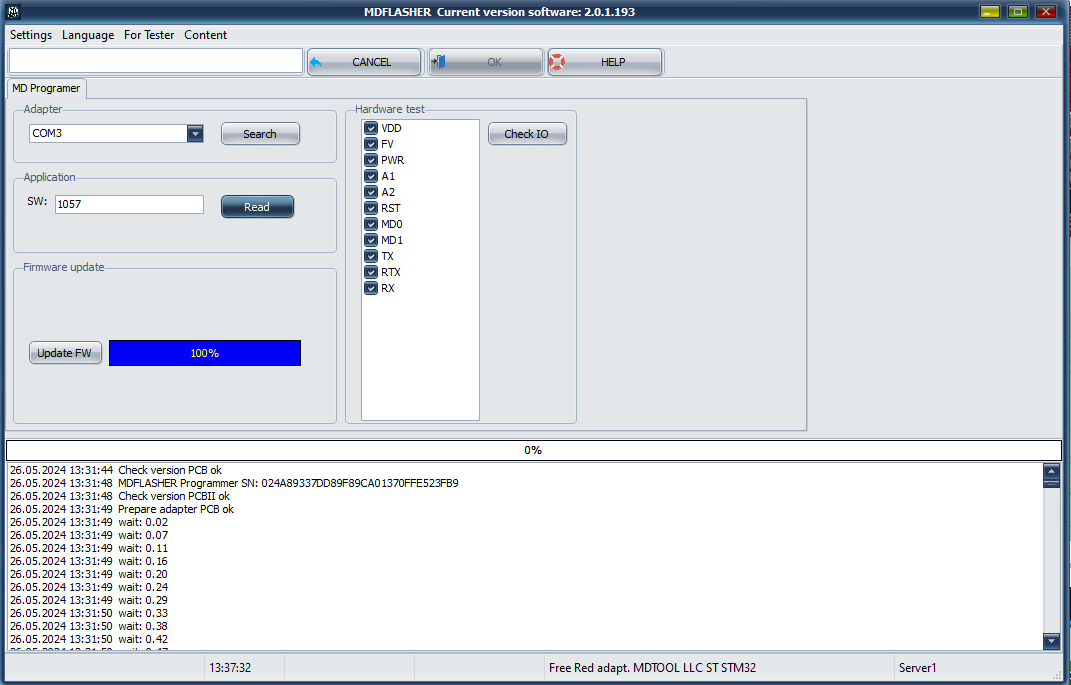

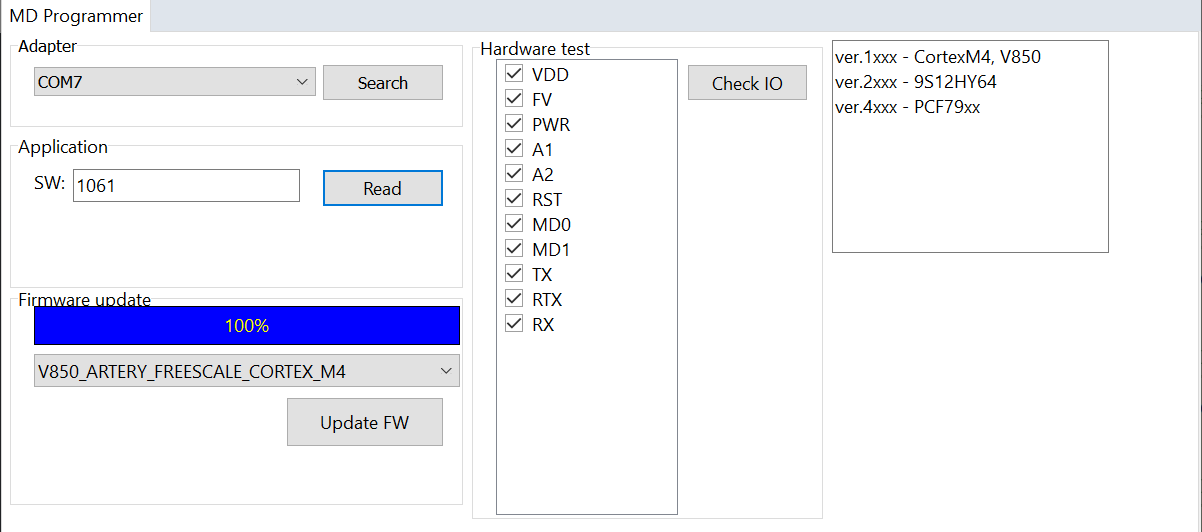

7. Нажимаем "Read" и видим что версия ПО адаптера обновилась.
