Установка драйвера адаптера Denso- UART- MBUS 3 в 1

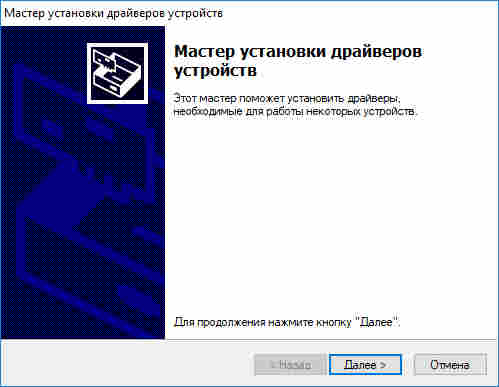

Для работы некоторыми модулями с программой необходим дополнительный адаптер. Рекомендуемый адаптер Denso - UART - MBUS 3в 1.Приобрести его можно у дистрибьюторов https://mdflasher.online/distributors.php Перед началом работы необходимо установить драйвера для адаптера.Они находятся в папке C:\Program Files (x86)\MDFLASHER.  Запустите файл CDM21228_Setup.exe.

setup_drv_ftdi

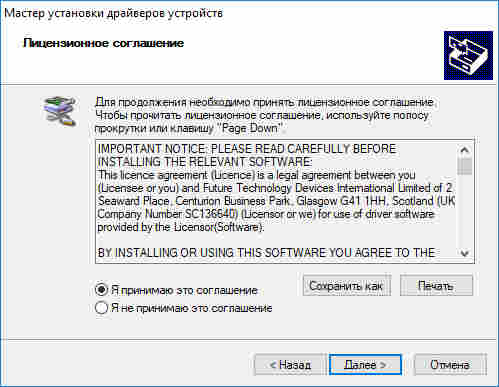

Нажмите кнопку Далее, и на следующем этапе установки прочтите и примите лицензионное соглашение на использование данны драйверов



setup_drv_ftdi_lic

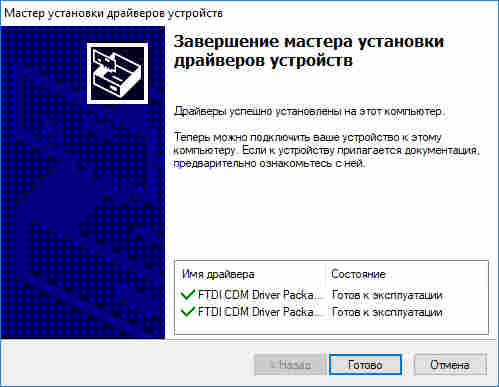

После этого драйвера будут установлены на ваш компьютер.



setup_drv_ftdi_end

Нажмите Готово и подключите адаптер Denso - UART - MBUS 3в 1 к свободному USB порту вашего компьютера.

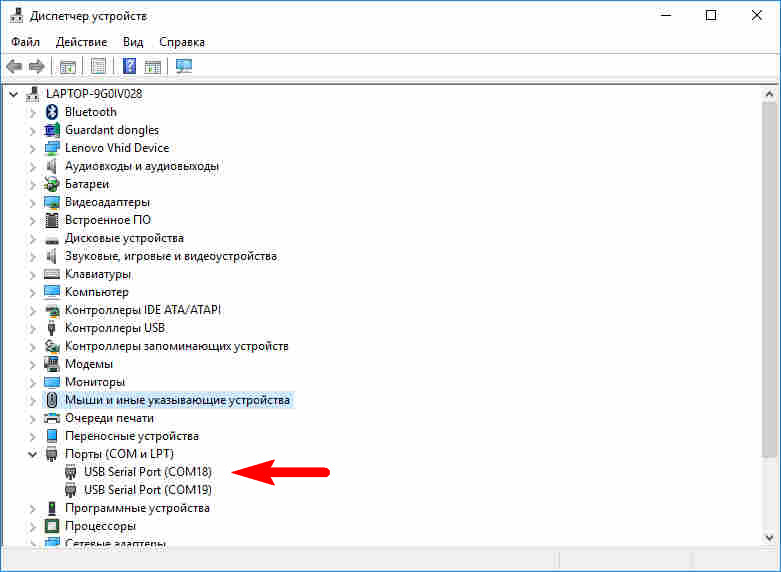

Зайдите в Диспетчер устройств, выберите выберите номер СОМ порта, на который установился адаптер.

Внимание:

Из-за специфики схемотехники адаптера в системе при его установке появляется два СОМ порта, один из которых является основным для работы. Для его определения при подключенном адаптере выполните любую операцию (чтение, запись и т.д) любым из модулей, использующих Denso - UART - MBUS 3в 1. На выход адаптера можно ничего не подключать. При правильном выборе СОМ порта адаптер издаст характерные щелчки.

setup_drv_ftdi_setting_2

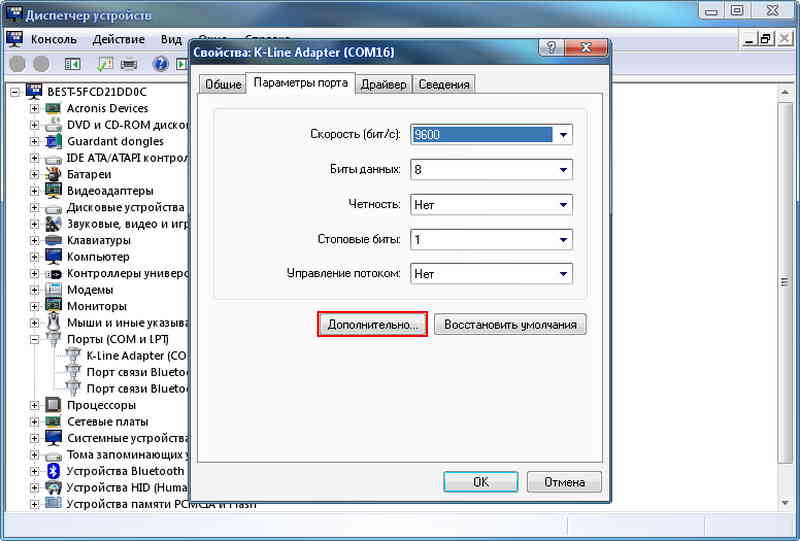

Также необходимо выполнить настройку выбранного адаптера. Для этого сделайте двойной клик на выбранном в диспетчере устройств адаптере и в открывшемся окне нажмите кнопку Дополнительно, показанную на рисунке.



setup_drv_ftdi_setting_2



Также необходимо выполнить настройку выбранного адаптера. Для этого сделайте двойной клик на выбранном в диспетчере устройств адаптере и в открывшемся окне нажмите кнопку Дополнительно, показанную на рисунке.



setting_adapt1

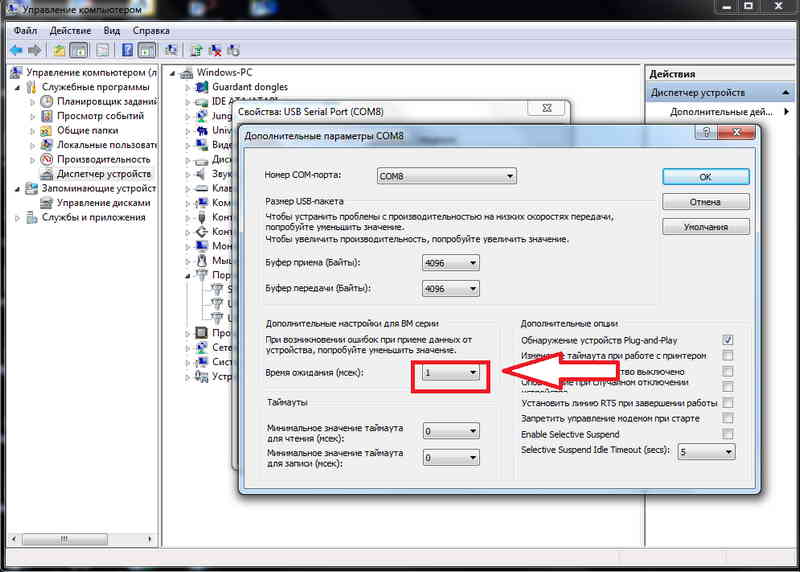

В следующем окне настройки адаптера установите параметр задержки в 1 мс.



setting_adapt



Проверьте правильность настройки  адаптера, выполнив тестовое чтение или запись через выбранный порт. При правильном выборе и настройках адаптером будут издаваться характерные щелчки. При их отсутствии или при сообщении программы об ошибке чтения или записи из СОМ порта попробуйте выбрать другой СОМ порт.
